लेख सारांश
विस्तारित स्टेम तितली वाल्वआधुनिक औद्योगिक पाइपिंग प्रणालियों में व्यापक रूप से उपयोग किया जाता है जहां मानक वाल्व पर्याप्त पहुंच या परिचालन सुविधा प्रदान नहीं कर सकते हैं। इन वाल्वों में एक लम्बा तना होता है जो ऑपरेटरों को ऊपर की इंसुलेटेड पाइपलाइनों, भूमिगत प्रतिष्ठानों, या मुश्किल-से-पहुंच वाले स्थानों से प्रवाह को नियंत्रित करने की अनुमति देता है। यह लेख बताता है कि विस्तारित स्टेम बटरफ्लाई वाल्व कैसे काम करते हैं, उनके संरचनात्मक घटक, फायदे, सामान्य अनुप्रयोग और औद्योगिक उपयोग के लिए सही वाल्व का चयन करते समय विचार करने योग्य प्रमुख कारक। स्पष्ट तालिकाएँ, संरचित अनुभाग और व्यावहारिक मार्गदर्शन इंजीनियरों, खरीद टीमों और रखरखाव पेशेवरों को यह समझने में मदद करते हैं कि ये वाल्व वास्तविक दुनिया की परिचालन चुनौतियों को कैसे हल करते हैं।
औद्योगिक पाइपिंग प्रणालियों में, वाल्व द्रव प्रवाह को विनियमित करने, अलग करने और निर्देशित करने में महत्वपूर्ण भूमिका निभाते हैं। उपलब्ध कई प्रकारों में से, तितली वाल्वों को उनके कॉम्पैक्ट डिजाइन, त्वरित संचालन और लागत दक्षता के लिए महत्व दिया जाता है।
हालाँकि, कुछ प्रतिष्ठानों में, इन्सुलेशन परतों, भूमिगत पाइप प्लेसमेंट, या ऊँची पाइपलाइनों के कारण एक मानक तितली वाल्व को आसानी से संचालित नहीं किया जा सकता है। ऐसे मामलों में, एविस्तारित स्टेम तितली वाल्वपसंदीदा समाधान बन जाता है.

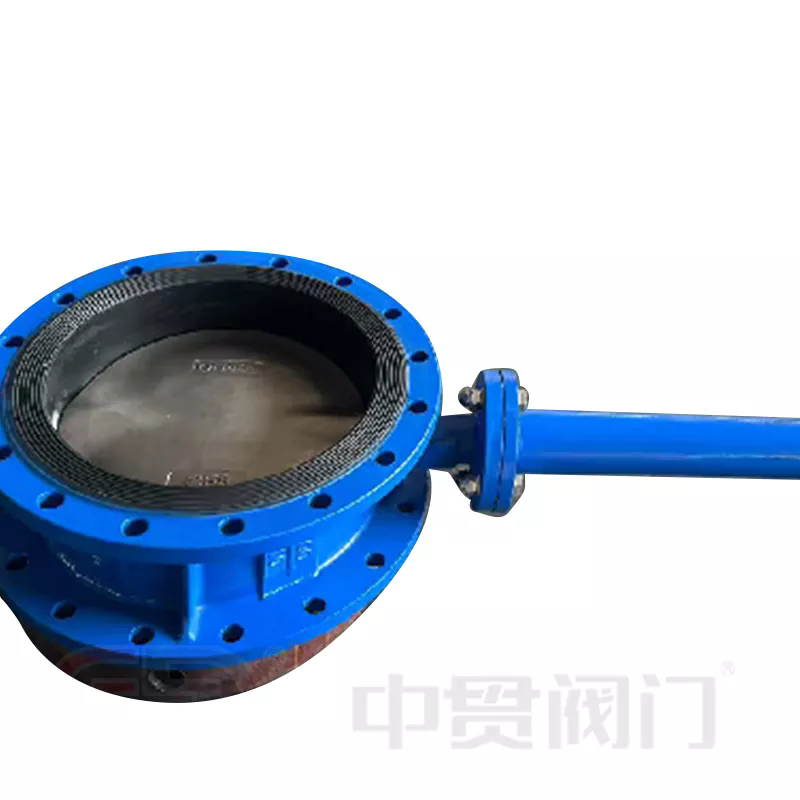

इस विशेष वाल्व में एक लंबा तना होता है जो वाल्व बॉडी से परे तक फैला होता है। विस्तारित स्टेम एक्चुएटर या हैंडल को तब भी सुलभ रहने की अनुमति देता है, जब वाल्व स्वयं कठिन स्थानों पर स्थापित हो। परिणामस्वरूप, रखरखाव और संचालन काफी सुरक्षित और अधिक सुविधाजनक हो जाता है।
निर्माता जैसेझोंगगुआनरासायनिक संयंत्रों, जल उपचार सुविधाओं और ऊर्जा बुनियादी ढांचे सहित औद्योगिक पाइपलाइनों की मांग आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए इंजीनियर्ड विस्तारित स्टेम बटरफ्लाई वाल्व प्रदान करें।
विस्तारित स्टेम तितली वाल्व का कार्य सिद्धांत पारंपरिक तितली वाल्व के समान है। प्राथमिक अंतर वाल्व स्टेम की लंबाई में निहित है।
वाल्व बॉडी के अंदर, एक गोलाकार डिस्क केंद्रीय शाफ्ट के चारों ओर घूमती है। जब स्टेम को घुमाया जाता है, तो डिस्क पाइपलाइन के माध्यम से द्रव प्रवाह को अनुमति देने या प्रतिबंधित करने के लिए घूमती है।
परिचालन प्रक्रिया में आम तौर पर निम्नलिखित चरण शामिल होते हैं:
जब डिस्क को पाइपलाइन के समानांतर संरेखित किया जाता है, तो द्रव स्वतंत्र रूप से प्रवाहित होता है। जब पाइपलाइन के लंबवत घुमाया जाता है, तो डिस्क प्रवाह को पूरी तरह से अवरुद्ध कर देती है। यह क्वार्टर-टर्न ऑपरेशन त्वरित और कुशल प्रवाह नियंत्रण की अनुमति देता है।
विस्तारित स्टेम यह सुनिश्चित करता है कि एक्चुएटर इन्सुलेशन परतों या जमीनी स्तर से ऊपर रहता है, जिससे ऑपरेटरों को इन्सुलेशन हटाए बिना या पाइपलाइनों की खुदाई किए बिना नियंत्रण तंत्र तक पहुंचने की अनुमति मिलती है।
एक विस्तारित स्टेम बटरफ्लाई वाल्व में कई प्रमुख घटक होते हैं जो विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए एक साथ काम करते हैं।
| अवयव | विवरण |
| वाल्व बॉडी | मुख्य आवास जो पाइपलाइन से जुड़ता है और इसमें आंतरिक घटक होते हैं। |
| डिस्क | घूमने वाला तत्व जो वाल्व के माध्यम से द्रव के प्रवाह को नियंत्रित करता है। |
| विस्तारित तना | एक लंबा शाफ्ट जो एक्चुएटर को वाल्व बॉडी से दूर स्थित करने की अनुमति देता है। |
| सीट | रिसाव को रोकने के लिए डिस्क और वाल्व बॉडी के बीच सीलिंग प्रदान करता है। |
| एक्चुएटर या हैंडल | वाल्व को संचालित करने के लिए बाहरी तंत्र का उपयोग किया जाता है। |
| बीयरिंग | तने के सुचारू घुमाव का समर्थन करें और घर्षण को कम करें। |
विस्तारित स्टेम को यांत्रिक शक्ति बनाए रखने और ऑपरेशन के दौरान सटीक टॉर्क ट्रांसमिशन सुनिश्चित करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है।
विस्तारित स्टेम तितली वाल्व मानक तितली वाल्व की तुलना में कई व्यावहारिक लाभ प्रदान करते हैं।
ये फायदे विस्तारित स्टेम बटरफ्लाई वाल्व को विशेष रूप से बड़े औद्योगिक प्रणालियों में उपयोगी बनाते हैं जहां पहुंच और विश्वसनीयता महत्वपूर्ण है।
विस्तारित स्टेम बटरफ्लाई वाल्वों का व्यापक रूप से कई उद्योगों में उपयोग किया जाता है जहां पाइपलाइन की पहुंच सीमित है।
उदाहरण के लिए, जिला हीटिंग सिस्टम में, गर्मी के नुकसान को कम करने के लिए पाइपलाइनों को अक्सर मोटे इन्सुलेशन के साथ कवर किया जाता है। एक मानक वाल्व इन्सुलेशन परतों के नीचे दब जाएगा, जिससे संचालन मुश्किल हो जाएगा। एक विस्तारित तना नियंत्रण तंत्र को इन्सुलेशन के ऊपर लाकर इस समस्या को हल करता है।
निम्नलिखित तालिका औद्योगिक प्रणालियों में उपयोग किए जाने वाले विस्तारित स्टेम तितली वाल्वों से जुड़े सामान्य तकनीकी मापदंडों का सारांश प्रस्तुत करती है।
| पैरामीटर | विशिष्ट रेंज |
| नॉमिनल डायामीटर | DN50 - DN1200 |
| दाब मूल्यांकन | पीएन10-पीएन25 |
| शरीर की सामग्री | तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील |
| डिस्क सामग्री | स्टेनलेस स्टील, कांस्य, या लेपित मिश्र धातु |
| सीट सामग्री | ईपीडीएम, पीटीएफई, एनबीआर |
| तने की विस्तार लंबाई | स्थापना की गहराई के अनुसार अनुकूलित |
| परिचालन प्रकार | मैनुअल, इलेक्ट्रिक एक्चुएटर, वायवीय एक्चुएटर |
ये पैरामीटर परियोजना की आवश्यकताओं और परिचालन स्थितियों के आधार पर भिन्न हो सकते हैं।
विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उपयुक्त वाल्व का चयन करने के लिए कई तकनीकी कारकों के मूल्यांकन की आवश्यकता होती है।
झोंगगुआन जैसे अनुभवी निर्माताओं के साथ काम करने से यह सुनिश्चित करने में मदद मिल सकती है कि वाल्व कॉन्फ़िगरेशन पाइपलाइन प्रणाली की विशिष्ट इंजीनियरिंग आवश्यकताओं से मेल खाता है।
हालाँकि बटरफ्लाई वाल्व अपनी कम रखरखाव आवश्यकताओं के लिए जाने जाते हैं, नियमित निरीक्षण से सेवा जीवन बढ़ाने में मदद मिलती है।
उचित स्थापना और नियमित रखरखाव से वाल्व की विश्वसनीयता में काफी सुधार होता है और दीर्घकालिक परिचालन लागत कम हो जाती है।
1. कुछ तितली वाल्वों के लिए विस्तारित तना क्यों आवश्यक है?
जब वाल्व बॉडी को भूमिगत, इन्सुलेशन परतों के अंदर, या दुर्गम क्षेत्रों में स्थापित किया जाता है, तो एक विस्तारित स्टेम वाल्व एक्चुएटर को सुलभ रहने की अनुमति देता है।
2. क्या तने के विस्तार की लंबाई को अनुकूलित किया जा सकता है?
हाँ। अधिकांश निर्माता पाइपलाइन की गहराई, इन्सुलेशन मोटाई और परिचालन आवश्यकताओं के आधार पर अनुकूलित स्टेम लंबाई प्रदान करते हैं।
3. क्या विस्तारित स्टेम बटरफ्लाई वाल्व उच्च तापमान प्रणालियों के लिए उपयुक्त हैं?
हां, बशर्ते कि ऑपरेटिंग तापमान को झेलने के लिए उपयुक्त सामग्री और सीलिंग घटकों का चयन किया गया हो।
4. मानक तितली वाल्व और विस्तारित स्टेम संस्करण के बीच क्या अंतर है?
मुख्य अंतर लंबा स्टेम है जो वाल्व डिस्क को एक्चुएटर से जोड़ता है, जो दूरस्थ या ऊंचे स्थान से संचालन को सक्षम बनाता है।
विस्तारित स्टेम बटरफ्लाई वाल्व औद्योगिक पाइपलाइनों के लिए एक प्रभावी समाधान प्रदान करते हैं जहां मानक वाल्वों तक आसानी से नहीं पहुंचा जा सकता है। इन्सुलेशन परतों या भूमिगत प्रतिष्ठानों के ऊपर स्टेम का विस्तार करके, ये वाल्व संचालन को सरल बनाते हैं, सुरक्षा बढ़ाते हैं और रखरखाव की जटिलता को कम करते हैं।
अपनी कॉम्पैक्ट संरचना, कुशल प्रवाह नियंत्रण और लचीले इंस्टॉलेशन विकल्पों के साथ, विस्तारित स्टेम बटरफ्लाई वाल्व आधुनिक पाइपलाइन इंजीनियरिंग में एक महत्वपूर्ण भूमिका निभाते हैं। जैसी कंपनियों द्वारा निर्मित उच्च गुणवत्ता वाले उत्पादझोंगगुआनमांग वाले औद्योगिक परिवेशों की एक विस्तृत श्रृंखला में विश्वसनीय प्रदर्शन सुनिश्चित करने में सहायता करें।
यदि आप इंसुलेटेड पाइपलाइनों, भूमिगत प्रतिष्ठानों, या विशेष प्रवाह नियंत्रण प्रणालियों के लिए भरोसेमंद समाधान की तलाश में हैं, तो हमारी इंजीनियरिंग टीम सहायता के लिए तैयार है।हमसे संपर्क करेंआज अनुकूलित विस्तारित स्टेम बटरफ्लाई वाल्व समाधानों के बारे में अधिक जानने के लिए और जानें कि झोंगगुआन आपके प्रोजेक्ट का समर्थन कैसे कर सकता है।
