ISO5211 एक महत्वपूर्ण मानक है जो अंतर्राष्ट्रीय संगठन के लिए मानकीकरण (ISO) द्वारा निर्धारित किया गया हैकनेक्टिंग वाल्वऔद्योगिक वाल्व के लिए एक्ट्यूएटर्स। इसका मुख्य लक्ष्य यह सुनिश्चित करना है कि पार्ट-टर्न वाल्व (जैसे तितली वाल्व और बॉल वाल्व) और एक्ट्यूएटर्स संगत हैं और दुनिया भर में आसानी से परस्पर जुड़े हो सकते हैं। मानक स्पष्ट रूप से निकला हुआ किनारा कनेक्शन, टॉर्क आवश्यकताओं, छेद पैटर्न और ड्राइव संरचनाओं के आयामों को परिभाषित करता है। यह अलग -अलग निकला हुआ किनारा प्रकारों (F03 से F25 तक) के लिए अधिकतम टोक़ मूल्यों (32 से 10,000 एनएम तक) को भी निर्दिष्ट करता है .. एकीकृत इंटरफ़ेस डिजाइन के माध्यम से, ISO5211 मूल्य और एक्ट्यूएटर्स के बीच मिलान प्रक्रिया को काफी सरल करता है, स्थापना जटिलता को कम करता है, और प्रणाली विश्वसनीयता और रखरखाव दक्षता में सुधार करता है।
संरचनात्मक डिजाइन के संदर्भ में, ISO5211 उच्च-प्लेटफॉर्म फ्लैंग्स (शीर्ष बढ़ते प्लेटफार्मों) के मानकीकरण पर जोर देता है, जिससे एक्ट्यूएटर्स को सीधे स्थापित किया जा सकता है, पारंपरिक कोष्ठक को समाप्त किया जा सकता है और शाफ्ट को कनेक्ट किया जा सकता है, जिससे घटकों की संख्या कम हो जाती है और स्थिरता बढ़ जाती है। उदाहरण के लिए, इस मानक को पूरा करने वाले तितली वाल्व को तेजी से स्थापना और सटीक नियंत्रण के लिए सीधे वायवीय या इलेक्ट्रिक एक्ट्यूएटर्स के लिए अनुकूलित किया जा सकता है।
इसलिए यह हमारे तितली वाल्व में भी लागू होता है, हम विभिन्न मानक प्रदान कर सकते हैं, यदि आपको गोल स्टेम की आवश्यकता है, तो हम भी प्रदान कर सकते हैं, यह आमतौर पर वियतनाम और रूस एक्ट जैसे कुछ देशों में लागू किया जा सकता है।
स्क्वायर शाफ्ट ISO5211 मानक द्वारा अनुशंसित ड्राइव शाफ्ट रूप है। इसके मुख्य लाभ हैं:
1. उच्च टोक़ ट्रांसमिशन दक्षता: स्क्वायर शाफ्ट फ्लैट संपर्क के माध्यम से टोक़ को प्रसारित करता है, जिसमें गोल शाफ्ट की तुलना में अधिक घर्षण होता है, और प्रभावी रूप से फिसलने के जोखिम को कम कर सकता है, विशेष रूप से उच्च दबाव और उच्च-आवृत्ति संचालन परिदृश्यों के लिए उपयुक्त है।
2.precise पोजिशनिंग: स्क्वायर शाफ्ट और एक्ट्यूएटर इंटरफ़ेस (जैसे राइट-एंगल स्क्वायर कुंजी या विकर्ण स्क्वायर की) का कीवे मैचिंग ड्राइव और वाल्व अक्ष के सख्त संरेखण को सुनिश्चित कर सकता है, कोण विचलन के कारण सील की विफलता से बचता है।
3. स्टैंडर्डर्डिज़ेशन और संगतता: ISO5211 स्क्वायर शाफ्ट आकार और निकला हुआ किनारा छेद की स्थिति को निर्दिष्ट करता है, ताकि विभिन्न ब्रांडों के एक्ट्यूएटर्स और वाल्व को मूल रूप से जुड़ा हो, आपूर्ति श्रृंखला लचीलेपन में काफी सुधार हो।
4. अंतर्राष्ट्रीय बाजार में आवेदन: स्क्वायर शाफ्ट डिजाइन यूरोपीय, अमेरिकी और अंतर्राष्ट्रीय उच्च अंत बाजारों में मुख्यधारा बन गया है। उदाहरण के लिए, संयुक्त राज्य अमेरिका में अमिस्को के आयातित वायवीय निकला हुआ किनारा बॉल वाल्व ISO5211 स्क्वायर शाफ्ट उच्च मंच को अपनाता है, सीधे अतिरिक्त समायोजन के बिना एक्ट्यूएटर स्थापित करता है, और एंटी-स्लिप वाल्व स्टेम और एंटी-स्टैटिक सेटिंग्स का समर्थन करता है, जो कठोर कार्य परिस्थितियों के लिए उपयुक्त हैं। इसी तरह के डिजाइन जर्मनी, जापान और अन्य देशों के औद्योगिक वाल्व उत्पादों में भी पाए जाते हैं, जो उनकी तकनीकी परिपक्वता और विश्वसनीयता को दर्शाते हैं।

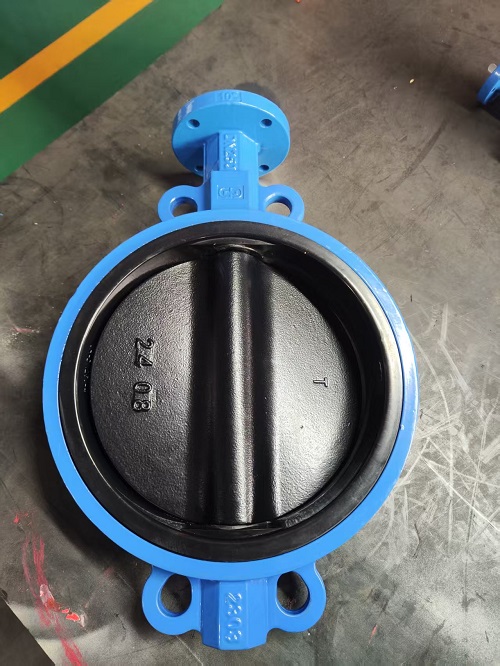

इसलिए इसका कारण यह है कि स्क्वायर स्टेम और ISO5211 आमतौर पर एक साथ दिखाई देते हैं, हमारे नंगे स्टेम और स्क्वायर स्टेम बटरफ्लाई वाल्व भी इसका अनुसरण करते हैं, कुछ हमारे ग्राहक यह भी पूछते हैं कि शीर्ष निकला हुआ किनारा कुछ अन्य ड्रिलिंग क्यों है, यह बहु-मानक था (आईएसओ 5211/जीबी मानक), कुछ आयाम जो हमारे पास चौड़ी बटर है, जो कि स्टैम को कम करता है। वाल्व, हम न केवल एक मानक प्रदान करते हैं।
