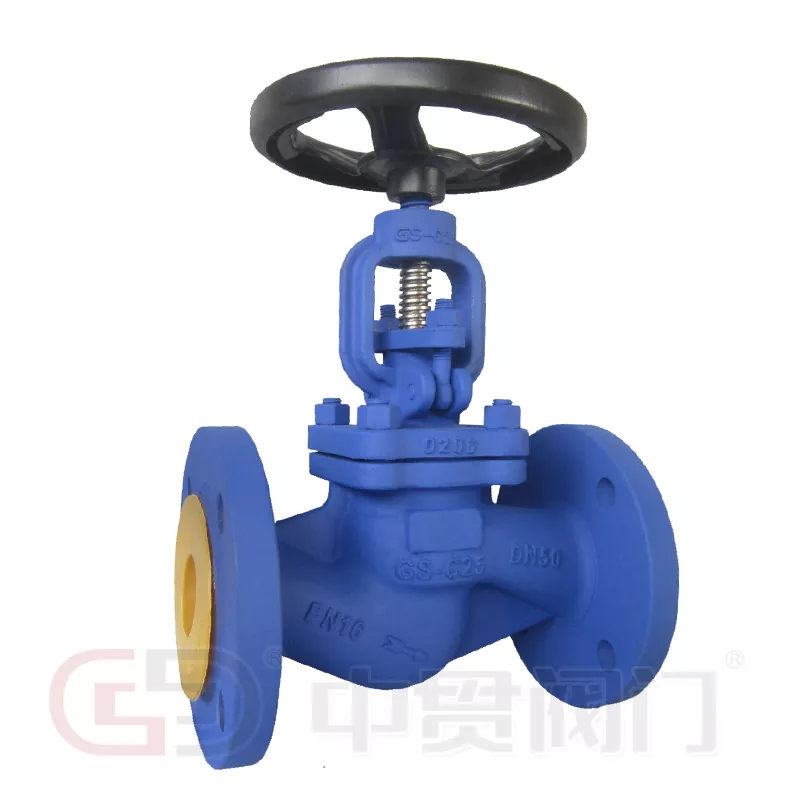

डीआईएन मानक ग्लोब वाल्व

DIN मानक ग्लोब वाल्व को DIN 3356, BS 1873 और EN 13709/EN 12516 मानकों के अनुसार सख्त रूप में डिज़ाइन और निर्मित किया गया है, और संरचना की लंबाई DIN 3202 और EN 558-1 के साथ अनुपालन करती है। EN 1092-1 और DIN 2543 ~ 2550 श्रृंखला के अनुसार निकला हुआ किनारा इंटरफ़ेस (FF/RF/RTJ प्रकार) मानक है। परीक्षण प्रणाली DIN 3230 विनिर्देशों को लागू करती है, और दबाव रेटिंग PN16 से PN100 तक की सीमा को कवर करती है।

जांच भेजें

उत्पाद वर्णन

संरचनात्मक सामग्री

कास्ट स्टील, डक्टाइल आयरन, कार्बन स्टील, स्टेनलेस स्टील और अन्य इंजीनियरिंग सामग्री के साथ निर्मित, सामग्री चयन निम्नलिखित कोर गुणों पर आधारित है: उत्कृष्ट दबाव/तापमान प्रतिरोध; लंबे समय तक चलने वाला जंग प्रतिरोध; विशिष्ट कार्य परिस्थितियों के अनुकूलता

कार्यात्मक सिद्धांत

सटीक द्रव नियंत्रण स्टेम-चालित डिस्क द्वारा प्राप्त किया जाता है, और एक्ट्यूएटर वैकल्पिक है: मैनुअल ऑपरेशन (मानक); वायवीय ड्राइव (आईएसओ 5211 इंटरफ़ेस); इलेक्ट्रिक निष्पादन (आईईसी 60534 के अनुसार)।

सीलिंग तंत्र

सीलिंग जोड़ी कॉन्फ़िगरेशन डीआईएन स्टैंडर्ड ग्लोब वाल्व लीकेज लेवल (एन 12266 के अनुसार) निर्धारित करता है: मेटल हार्ड सील (उच्च तापमान और उच्च दबाव की स्थिति); मेटल पीटीएफई कम्पोजिट सील (रासायनिक मीडिया); धातु इलास्टोमर सील (शून्य रिसाव की आवश्यकता)

दबाव स्तर

मानक दबाव रेंज: PN10 से PN400 (ASME कक्षा 150 ~ 2500 के अनुरूप)

अंत संबंध

निकला हुआ किनारा (एन 1092-1), थ्रेड (आईएसओ 7-1/आईएसओ 228-1), बट वेल्ड (एएसएमई)
