सेंटरलाइन तितली वाल्व के बीच अंतर औरसनकी तितली वाल्व
1। मूल संरचना और सिद्धांत

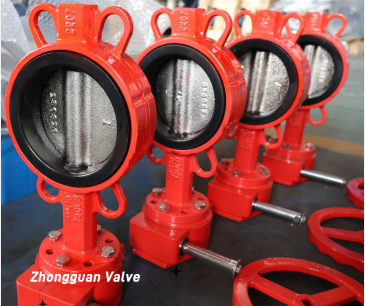

The सेंटरलाइन तितली वाल्वसममित रूप से डिज़ाइन किया गया है, पाइपलाइन की धुरी के साथ मेल खाने वाले वाल्व प्लेट के केंद्र अक्ष के साथ। यह लोचदार वाल्व सीट (आमतौर पर रबर) के संपीड़न विरूपण द्वारा सीलिंग को प्राप्त करता है। इसकी संरचना सरल है और विनिर्माण लागत कम है, लेकिन वाल्व प्लेट हमेशा उद्घाटन और समापन प्रक्रिया के दौरान वाल्व सीट के खिलाफ रगड़ेगी, जो पहनने के लिए प्रवण है। सनकी तितली वाल्व अक्षीय ऑफसेट (एकल सनकी, डबल सनकी या ट्रिपल सनकी) के डिजाइन के माध्यम से इस दोष में सुधार करता है: एकल सनकी सीलिंग सतह की केंद्र रेखा से घूर्णन शाफ्ट को दूर ले जाता है; डबल सनकी इस आधार पर अक्षीय ऑफसेट जोड़ता है; ट्रिपल सनकी आगे एक बेवेल सतह सीलिंग डिज़ाइन को अपनाता है, जिससे वाल्व प्लेट को खोलने के तत्काल में संपर्क से विघटित किया जा सकता है, जो पहनने को काफी कम कर देता है।
2। प्रदर्शन तुलना और आवेदन परिदृश्य
मिड-लाइन बटरफ्लाई वाल्व स्वच्छ मीडिया जैसे पानी और हवा के लिए उपयुक्त है, जिसमें .61.6mpa के दबाव और 120 ℃ से नीचे का तापमान होता है। इसका उपयोग आमतौर पर जल आपूर्ति और जल निकासी प्रणालियों और एचवीएसी सिस्टम के निर्माण में किया जाता है। रबर वाल्व सीट में लगातार 2-3 साल का जीवनकाल होता है, जिसमें लगातार खुलने और समापन की स्थिति होती है। सनकी तितली वाल्व में, डबल सनकी प्रकार 5-8 साल तक के जीवनकाल के साथ, ट्रेस कणों (जैसे अपशिष्ट जल उपचार) वाले मीडिया को संभाल सकता है; तीन सनकी प्रकार एक धातु सीलिंग जोड़ी (जैसे कि स्टेनलेस स्टील + हार्ड मिश्र धातु) का उपयोग करता है, PN40 की दबाव रेटिंग और 650 ℃ की तापमान सीमा के साथ, और विशेष रूप से पावर स्टेशनों और पेट्रोकेमिकल उद्योगों में उच्च दबाव और उच्च-तापमान वाली कामकाजी परिस्थितियों के लिए विशेष रूप से उपयुक्त है, जो 10 साल तक की जीवनकाल के साथ है।
3। मॉडल चयन का आर्थिक विश्लेषण
DN300 वाल्व को एक उदाहरण के रूप में लेते हुए, सेंटरलाइन तितली वाल्व की कीमत लगभग 2,000 - 5,000 युआन है, जबकि तीन -सील सनकी तितली वाल्व की कीमत 20,000 - 50,000 युआन के रूप में अधिक है। हालांकि, रखरखाव की लागतों को देखते हुए: सेंटरलाइन वाल्व को औद्योगिक वातावरण में प्रतिवर्ष बदलने की आवश्यकता हो सकती है, जबकि तीन-सील सनकी वाल्व का उपयोग बिना रखरखाव के 5 वर्षों तक लगातार किया जा सकता है। प्रति वर्ष 10,000 से अधिक उद्घाटन और समापन संचालन के साथ औद्योगिक प्रणालियों के लिए, तीन-सील सनकी तितली वाल्व की कुल जीवन चक्र लागत वास्तव में कम है। यह अनुशंसा की जाती है कि साधारण नागरिक प्रणाली केंद्र प्रकार का चयन करें, जबकि निरंतर उत्पादन वाले औद्योगिक प्रणालियों को तीन-सील डिज़ाइन को प्राथमिकता देनी चाहिए। झोंगग्यून वाल्व के उत्पादों ने अनुकूलित डिजाइन और सटीक प्रसंस्करण के माध्यम से सेंटरलाइन बटरफ्लाई वाल्व के सेवा जीवन को 5 साल तक बढ़ाया है, और तीन-सील तितली वाल्व 15 साल तक पहुंच सकते हैं, जिससे उपयोगकर्ताओं के लिए समग्र उपयोग लागत को काफी कम कर दिया जा सकता है।
