यदि आप आधुनिक जल संयंत्रों, कारखानों, या बड़ी इमारतों में पाइपिंग सिस्टम को देखते हैं, तो आप कुछ नोटिस कर सकते हैं: वे भारी, भारी पारंपरिक गेट वाल्व कम आम होते जा रहे हैं। उन्हें तेजी से हैंडल या गियर वाले अधिक कॉम्पैक्ट प्रकार के वाल्व द्वारा प्रतिस्थापित किया जा रहा हैचोटा सा वाल्व. यह बदलाव अनायास नहीं हुआ. ऐसा इसलिए है क्योंकि बटरफ्लाई वाल्व ऐसे समाधान पेश करते हैं जो कई पहलुओं में आधुनिक इंजीनियरिंग की जरूरतों को बेहतर ढंग से पूरा करते हैं।
जैसे कई क्षेत्रों में स्मार्टफोन ने फीचर फोन की जगह ले ली है, बटरफ्लाई वाल्व की लोकप्रियता उनके अनूठे फायदों से उपजी है। आइए देखें कि कैसे तितली वाल्व कई प्रमुख क्षेत्रों में "शीर्ष पर आते हैं"।
1. जगह और वजन पर बड़ी बचत
कल्पना कीजिए कि आपको एक DN500 (लगभग 500 मिमी व्यास) पाइप को नियंत्रित करने की आवश्यकता है:

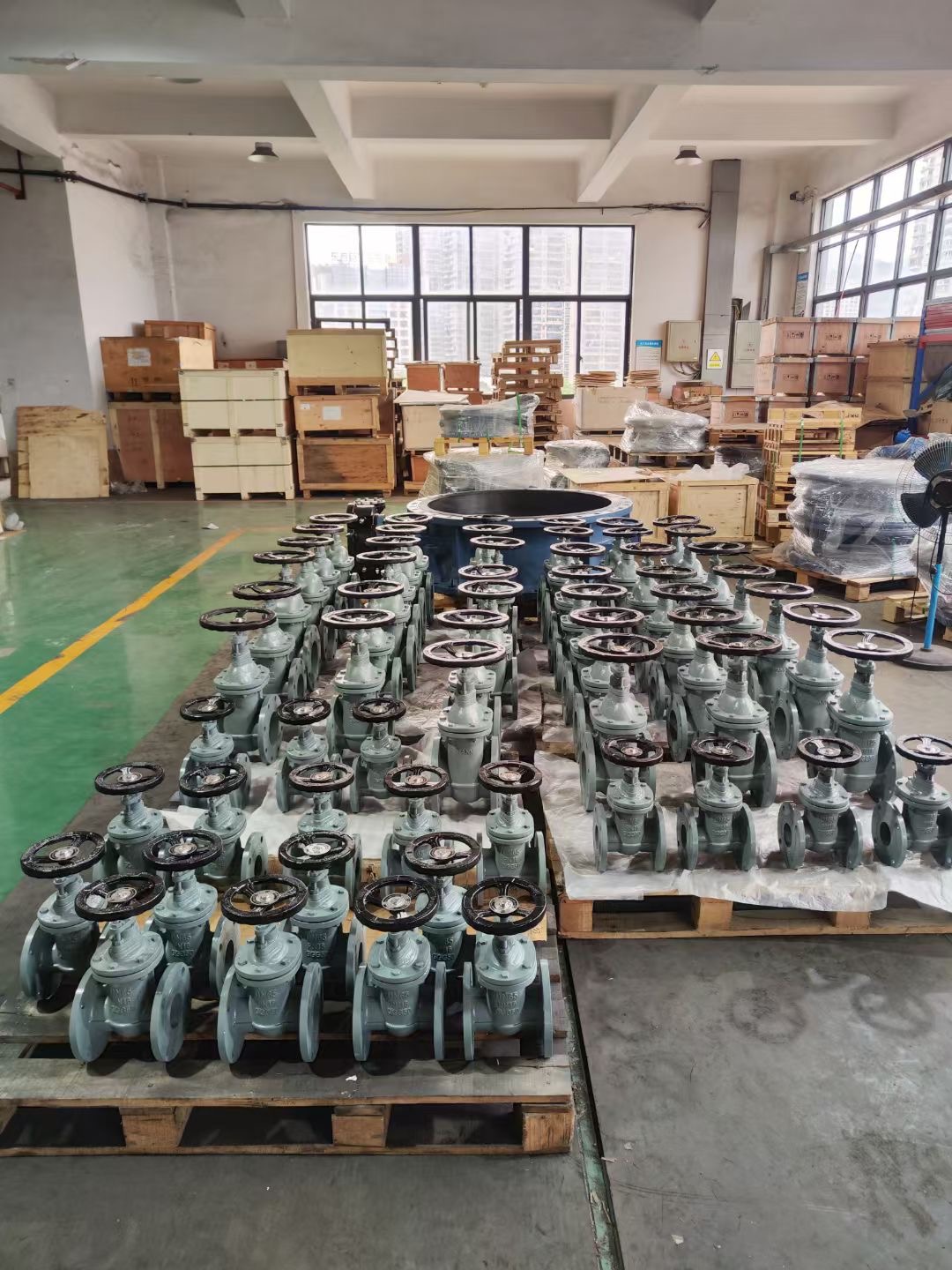

गेट वाल्व स्थापित करना पाइपलाइन पर एक मोटी, भारी धातु "बॉक्स" लगाने जैसा है। इसके लिए मजबूत समर्थन की आवश्यकता होती है और यह बहुत अधिक जगह लेता है।
बटरफ्लाई वाल्व स्थापित करना पाइप फ्लैंज के बीच एक पतली "डिस्क" जोड़ने जैसा है। यह बहुत कॉम्पैक्ट है, और इसका वजन केवल एक तिहाई से आधा तक हो सकता हैगेट वाल्वएक ही आकार का.
2. स्पीड शोडाउन: उद्घाटन और समापन
जब त्वरित प्रतिक्रिया की आवश्यकता होती है, तो उनकी परिचालन दक्षता बहुत अलग होती है:
गेट वाल्व को संचालित करना पुराने जमाने के स्क्रू जैक का उपयोग करने जैसा है। इसे पूरी तरह से खोलने या बंद करने के लिए आपको हैंडव्हील को कई बार (कभी-कभी दर्जनों या यहां तक कि सैकड़ों मोड़) घुमाने की आवश्यकता होती है। इससे आपातकालीन स्थिति में कीमती समय बर्बाद हो सकता है, जहां प्रवाह को शीघ्रता से बंद करने की आवश्यकता होती है।
बटरफ्लाई वाल्व को संचालित करना एक दरवाजा खोलने या बंद करने जैसा है। आप तुरंत पूरी तरह से खुले से पूरी तरह से बंद की ओर जाने के लिए, या इसके विपरीत, हैंडल या गियर को 90 डिग्री (एक चौथाई मोड़) घुमाएँ। यह अग्निशमन या रिसाव रोकथाम जैसी आपात स्थितियों के लिए महत्वपूर्ण है।
3. "लागत" कारक: मूल्य और रखरखाव
परियोजना लागत और दीर्घकालिक संचालन के दृष्टिकोण से, तितली वाल्व अधिक किफायती हैं:
विनिर्माण लागत: बटरफ्लाई वाल्व की संरचना अपेक्षाकृत सरल होती है, जिसमें कम हिस्से होते हैं। विशेष रूप से, शरीर को गेट वाल्व की तुलना में बहुत कम कास्टिंग सामग्री और मशीनिंग समय की आवश्यकता होती है। इससे बड़े-व्यास वाले पाइपों में तितली वाल्वों का लागत लाभ बहुत स्पष्ट हो जाता है।
रखरखाव: बटरफ्लाई वाल्व में सील रिंग आमतौर पर एक मॉड्यूलर डिज़ाइन होती है। जब आंतरिक सील ख़राब हो जाती है और प्रतिस्थापन की आवश्यकता होती है, तो आपको अक्सर पूरी सील हटाने की ज़रूरत नहीं होती हैवाल्वपाइप से शरीर. आप बस स्टेम को ढीला कर सकते हैं और सीट सील और डिस्क सील को बदल सकते हैं, जो मरम्मत प्रक्रिया को बहुत सरल बनाता है।
इसके विपरीत, यदि गेट वाल्व की गेट और सीट सीलिंग सतह क्षतिग्रस्त हो जाती है, तो मरम्मत अक्सर बहुत मुश्किल होती है, और कभी-कभी पूरे वाल्व को बदलने की आवश्यकता होती है।
4. बहुमुखी प्रतिभा के लिए "बोनस अंक"।
हालाँकि इनमें से कोई भी ठीक प्रवाह नियंत्रण के लिए सर्वोत्तम नहीं है, तितली वाल्व अभी भी इस संबंध में थोड़े बेहतर हैं:
गेट वाल्व इस प्रकार डिज़ाइन किए गए हैं कि उनका उपयोग प्रवाह को नियंत्रित करने के लिए बिल्कुल नहीं किया जाना चाहिए। यदि आंशिक रूप से खुला रखा जाता है, तो उच्च गति वाला तरल पदार्थ नष्ट हो जाएगा और आंशिक रूप से खुले गेट में कंपन पैदा करेगा, जिससे सीलिंग सतह जल्दी से क्षतिग्रस्त हो जाएगी और महत्वपूर्ण शोर पैदा होगा।
बटरफ्लाई वाल्व, हालांकि समर्पित नियंत्रण वाल्व के समान सटीक नहीं हैं, लेकिन एक निश्चित सीमा के भीतर रफ थ्रॉटलिंग के लिए इसका उपयोग किया जा सकता है। डिस्क के उद्घाटन कोण को बदलकर, आप अनुमानित प्रवाह नियंत्रण प्राप्त कर सकते हैं, हालांकि आधे खुले होने पर कुछ गुहिकायन और प्रतिरोध भी होता है।
तो, क्या गेट वाल्वों को पूरी तरह से ख़त्म कर दिया गया है?
बिल्कुल नहीं। गेट वाल्व अभी भी विशेषज्ञता के अपने क्षेत्रों में अपना स्थान बनाए हुए हैं। वे निम्नलिखित स्थितियों में अभी भी अपूरणीय हैं:
सख्त पूर्ण-बोर, शून्य प्रतिरोध आवश्यक: कुछ लंबी दूरी की तेल और प्राकृतिक गैस पाइपलाइनों में दबाव हानि के प्रति बेहद संवेदनशील, गेट वाल्व का पूर्ण-खुला मार्ग बिल्कुल पाइप के आंतरिक व्यास के समान होता है, जो वस्तुतः शून्य प्रतिरोध प्रदान करता है। यह एक ऐसा लाभ है जिसकी तुलना बटरफ्लाई वाल्व से नहीं की जा सकती (वाल्व स्टेम और डिस्क किनारे हमेशा प्रवाह पथ में होते हैं)।
उच्च शुद्धता वाले तरल पदार्थ: खाद्य और फार्मास्यूटिकल्स जैसे उद्योगों में, गेट वाल्व के सीधे प्रवाह पथ में तरल पदार्थ फंसने की संभावना कम होती है और इसे साफ करना आसान होता है।
उच्च आवृत्ति/दबाव जैसी कठोर स्थितियाँ: कुछ उच्च तापमान, उच्च दबाव वाली भाप प्रणालियों या विशेष अनुप्रयोगों में, गेट वाल्व की संरचना अधिक मजबूत हो सकती है और लंबे समय तक सेवा जीवन हो सकता है।
