आधुनिक औद्योगिक प्रणालियों में, दक्षता, सुरक्षा और स्वचालन अब वैकल्पिक नहीं हैं - वे आवश्यक हैं। एक घटक जो इन लक्ष्यों को प्राप्त करने में महत्वपूर्ण भूमिका निभाता हैवायवीय सक्रिय तितली वाल्व. जल उपचार, रासायनिक प्रसंस्करण, बिजली उत्पादन, भोजन और पेय, और एचवीएसी प्रणालियों में व्यापक रूप से उपयोग किया जाता है, यह वाल्व प्रकार विश्वसनीय वायवीय स्वचालन के साथ सरल यांत्रिक डिजाइन को जोड़ता है। इसकी तेज़ प्रतिक्रिया, कॉम्पैक्ट संरचना और कम रखरखाव आवश्यकताएं इसे ऑन-ऑफ नियंत्रण और थ्रॉटलिंग अनुप्रयोगों दोनों के लिए पसंदीदा विकल्प बनाती हैं।
यह आलेख इसका पेशेवर, गहन अवलोकन प्रदान करता हैवायवीय सक्रिय तितली वाल्व, जिसमें यह कैसे काम करता है, मुख्य लाभ, तकनीकी पैरामीटर, चयन मार्गदर्शन और निर्णय लेने से पहले खरीदार द्वारा पूछे जाने वाले सामान्य प्रश्न शामिल हैं।

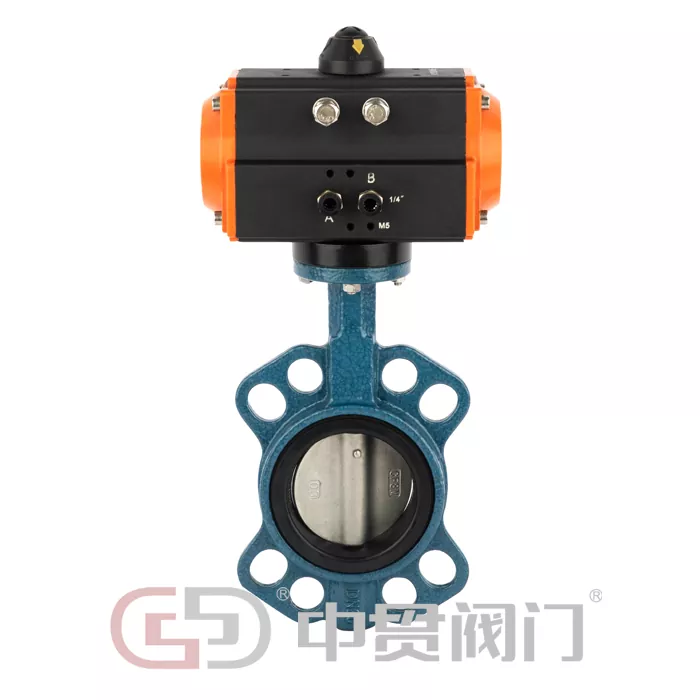

A वायवीय सक्रिय तितली वाल्वइसमें दो मुख्य भाग होते हैं: एक तितली वाल्व बॉडी और एक वायवीय एक्चुएटर। वाल्व बॉडी में घूमने वाले शाफ्ट पर एक डिस्क लगी होती है। जब एक्चुएटर को संपीड़ित हवा की आपूर्ति की जाती है, तो यह वाल्व को खोलने या बंद करने के लिए डिस्क को 90 डिग्री तक घुमाकर हवा के दबाव को यांत्रिक गति में परिवर्तित करता है।
खुली स्थिति: डिस्क प्रवाह दिशा के साथ संरेखित होती है, जिससे मीडिया को न्यूनतम प्रतिरोध के साथ गुजरने की अनुमति मिलती है।
बंद स्थिति: डिस्क प्रवाह के लंबवत घूमती है, जिससे वाल्व सीट के खिलाफ एक कड़ी सील बन जाती है।
सिस्टम आवश्यकताओं के आधार पर, एक्चुएटर को इस प्रकार कॉन्फ़िगर किया जा सकता हैदुगना अभिनय(खुलने और बंद करने के लिए हवा) याएकल-अभिनय/वसंत वापसी(खुलने के लिए हवा, बंद करने के लिए स्प्रिंग या इसके विपरीत), वायु आपूर्ति विफलता के दौरान सुरक्षा सुनिश्चित करना।
मैनुअल वाल्वों को मानव संचालन की आवश्यकता होती है, जो गति, सटीकता और स्वचालित प्रणालियों के साथ एकीकरण को सीमित करता है। एवायवीय सक्रिय तितली वाल्वकई स्पष्ट लाभ प्रदान करता है:
त्वरित प्रतिक्रिया समयस्वचालित प्रक्रिया नियंत्रण के लिए
श्रम लागत में कमीऔर मानवीय भूल
बेहतर सुरक्षा, विशेष रूप से खतरनाक या उच्च तापमान वाले वातावरण में
आसान एकीकरणपीएलसी, डीसीएस और रिमोट कंट्रोल सिस्टम के साथ
स्वचालित या अर्ध-स्वचालित उत्पादन लाइनों में अपग्रेड करने का लक्ष्य रखने वाली सुविधाओं के लिए, वायवीय सक्रियण अक्सर सबसे अधिक लागत प्रभावी समाधान होता है।
हमारावायवीय सक्रिय तितली वाल्वस्थायित्व, परिशुद्धता और अंतर्राष्ट्रीय मानकों को ध्यान में रखकर डिज़ाइन किया गया है। कठिन परिचालन स्थितियों के तहत विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए प्रत्येक इकाई का परीक्षण किया जाता है।
कॉम्पैक्ट और हल्की संरचना
आसान एक्चुएटर इंस्टालेशन के लिए ISO 5211 माउंटिंग पैड
कम टॉर्क की आवश्यकता, एक्चुएटर आकार और हवा की खपत को कम करना
बदली जा सकने वाली वाल्व सीटों के साथ उत्कृष्ट सीलिंग प्रदर्शन
तरल और गैस मीडिया दोनों के लिए उपयुक्त
इंजीनियरों और खरीदारों को उत्पाद क्षमताओं को शीघ्रता से समझने में मदद करने के लिए नीचे एक सरलीकृत तकनीकी पैरामीटर तालिका दी गई है।
| पैरामीटर | विनिर्देश |
|---|---|
| वाल्व आकार सीमा | डीएन50 - डीएन600 |
| दाब मूल्यांकन | पीएन10/लिम16 |
| शरीर की सामग्री | तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील |
| डिस्क सामग्री | स्टेनलेस स्टील, तन्य लौह (लेपित) |
| सीट सामग्री | ईपीडीएम, एनबीआर, पीटीएफई |
| एक्चुएटर प्रकार | डबल-एक्टिंग / सिंगल-एक्टिंग (स्प्रिंग रिटर्न) |
| परिचालन दाब | 0.4 - 0.7 एमपीए |
| परिचालन तापमान | -20°C से +180°C |
| कनेक्शन मानक | वेफर/लग/फ्लैंग्ड |
| नियंत्रण मोड | ऑन-ऑफ/मॉड्यूलेटिंग (पोजिशनर के साथ) |
यह कॉन्फ़िगरेशन इसकी अनुमति देता हैवायवीय सक्रिय तितली वाल्वस्थिर और दोहराए जाने योग्य प्रदर्शन को बनाए रखते हुए विभिन्न औद्योगिक वातावरणों के अनुकूल होना।
उनकी बहुमुखी प्रतिभा के लिए धन्यवाद,वायवीय सक्रिय तितली वाल्वकई उद्योगों में व्यापक रूप से लागू होते हैं:
जल एवं अपशिष्ट जल उपचारप्रवाह अलगाव और विनियमन के लिए
रासायनिक और पेट्रोकेमिकल संयंत्रसंक्षारक या खतरनाक मीडिया को संभालना
खाद्य एवं पेय प्रसंस्करणजहां स्वच्छता और तेज़ संचालन की आवश्यकता होती है
एचवीएसी सिस्टमठंडे और गर्म पानी के नियंत्रण के लिए
बिजली संयंत्रोंठंडा पानी और सहायक प्रणालियों के लिए
उनका सरल डिज़ाइन उन्हें बड़े-व्यास वाली पाइपलाइनों के लिए भी उपयुक्त बनाता है जहां अन्य वाल्व प्रकार बहुत भारी या महंगे हो सकते हैं।
सही का चयन करनावायवीय सक्रिय तितली वाल्वकई प्रमुख कारकों का मूल्यांकन करने की आवश्यकता है:
मीडिया प्रकार: पानी, गैस, तेल, या संक्षारक रसायन
तापमान और दबाव सीमा: सीट और बॉडी सामग्री का तदनुसार मिलान करें
वाल्व का आकार और कनेक्शन प्रकार: वेफर, लग, या फ़्लैंज्ड स्थापना
नियंत्रण की आवश्यकता: ऑन-ऑफ नियंत्रण या मॉड्यूलेटिंग प्रवाह विनियमन
असफल-सुरक्षित कार्य: निर्धारित करें कि क्या स्प्रिंग रिटर्न आवश्यक है
इन मापदंडों को अपनी सिस्टम आवश्यकताओं से मेल करके, आप दीर्घकालिक विश्वसनीयता और इष्टतम प्रदर्शन सुनिश्चित कर सकते हैं।
के सबसे बड़े फायदों में से एकवायवीय सक्रिय तितली वाल्वइसकी कम रखरखाव की मांग है। नियमित निरीक्षण में आमतौर पर शामिल हैं:
वायु आपूर्ति दबाव और वायु गुणवत्ता की जाँच करना
पहनने के लिए सील और सीटों का निरीक्षण करना
एक्चुएटर प्रतिक्रिया और स्ट्रोक सटीकता का सत्यापन
यह सुनिश्चित करना कि माउंटिंग बोल्ट सुरक्षित रहें
उचित स्थापना और आवधिक जांच के साथ, वाल्व की सेवा जीवन को काफी बढ़ाया जा सकता है।
प्रश्न: न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व का उपयोग किस लिए किया जाता है?
ए: एक वायवीय सक्रिय तितली वाल्व का उपयोग स्वचालित औद्योगिक पाइपलाइनों में तरल पदार्थ और गैसों के प्रवाह को नियंत्रित या अलग करने के लिए किया जाता है, जो तेजी से प्रतिक्रिया और विश्वसनीय सीलिंग प्रदान करता है।
प्रश्न: न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व इलेक्ट्रिक बटरफ्लाई वाल्व से किस प्रकार भिन्न है?
ए: एक न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व संचालन के लिए संपीड़ित हवा का उपयोग करता है, जो तेजी से सक्रियण और खतरनाक वातावरण के लिए बेहतर उपयुक्तता प्रदान करता है, जबकि इलेक्ट्रिक वाल्व मोटर्स और विद्युत शक्ति पर निर्भर करते हैं।
प्रश्न: क्या वायवीय सक्रिय तितली वाल्व संक्षारक मीडिया को संभाल सकता है?
उत्तर: हां, उपयुक्त बॉडी, डिस्क और सीट सामग्री जैसे स्टेनलेस स्टील और पीटीएफई का चयन करके, एक न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व संक्षारक तरल पदार्थों को सुरक्षित रूप से संभाल सकता है।
प्रश्न: क्या वायवीय सक्रिय तितली वाल्व प्रवाह विनियमन के लिए उपयुक्त है?
उत्तर: हां, जब एक पोजिशनर से सुसज्जित होता है, तो एक न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व सरल ऑन-ऑफ ऑपरेशन के अलावा सटीक मॉड्यूलेटिंग नियंत्रण भी कर सकता है।
