तितली वाल्वविभिन्न औद्योगिक अनुप्रयोगों में आवश्यक घटक हैं, पाइपिंग सिस्टम में कुशल प्रवाह नियंत्रण प्रदान करते हैं। उनकी सरल डिजाइन, विश्वसनीयता और लागत-प्रभावशीलता उन्हें तरल पदार्थ और गैसों को विनियमित करने के लिए एक लोकप्रिय विकल्प बनाती है। नीचे, हम उनकी कार्यक्षमता और लाभों को समझने में मदद करने के लिए तितली वाल्व की संरचना, कार्य सिद्धांत और प्रमुख विनिर्देशों को तोड़ते हैं।

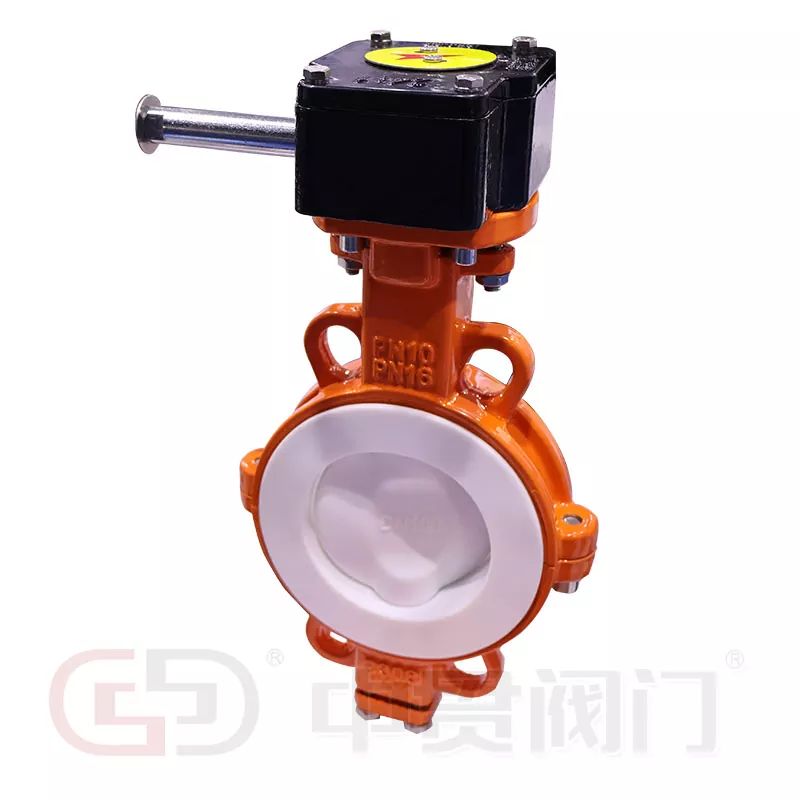

एक तितली वाल्व में कई मौलिक भाग होते हैं:
शरीर: आमतौर पर कच्चा लोहा, स्टेनलेस स्टील, या पीवीसी जैसी सामग्रियों से बनाया जाता है, शरीर में आंतरिक घटक होते हैं।
डिस्क: एक गोलाकार डिस्क एक घूर्णन शाफ्ट पर घुड़सवार, जो वाल्व शरीर के भीतर पिवटिंग द्वारा प्रवाह को नियंत्रित करता है।
तना: डिस्क को एक्ट्यूएटर से जोड़ता है और रोटेशन को सक्षम करता है।
सीट: वाल्व के बंद होने पर डिस्क और शरीर के बीच एक तंग सील प्रदान करता है। सामान्य सामग्रियों में ईपीडीएम, विटॉन, या पीटीएफई शामिल हैं।
गति देनेवाला: डिस्क को घुमाने के लिए मैन्युअल रूप से, विद्युत, या वायवीय रूप से वाल्व का संचालन करता है।
एक तितली वाल्व का संचालन सीधा है। जब एक्ट्यूएटर स्टेम को घुमाता है, तो डिस्क या तो समानांतर या लंबवत प्रवाह के लिए चलती है। खुली स्थिति में, डिस्क प्रवाह के साथ संरेखित करती है, जिससे न्यूनतम दबाव ड्रॉप की अनुमति मिलती है। बंद होने पर, डिस्क प्रवाह को पूरी तरह से अवरुद्ध करने के लिए 90 डिग्री घुमाता है। क्वार्टर-टर्न ऑपरेशन त्वरित शट-ऑफ या विनियमन सुनिश्चित करता है, जिससे तितली वाल्व अनुप्रयोगों के लिए आदर्श बनाते हैं, जिसमें तेजी से प्रतिक्रिया की आवश्यकता होती है।
बटरफ्लाई वाल्व विविध आवश्यकताओं के अनुरूप विभिन्न आकारों, दबाव रेटिंग और सामग्री में उपलब्ध हैं। नीचे मानक विनिर्देशों का एक विस्तृत अवलोकन है:
तालिका 1: मानकचोटा सा वाल्वविशेष विवरण
| पैरामीटर | विवरण |
|---|---|
| आकार सीमा | 2 इंच से 48 इंच तक |
| दाब मूल्यांकन | 740 पीएसआई तक (कक्षा 150/300) |
| तापमान की रेंज | -40 ° F से 600 ° F (-40 ° C से 315 ° C) |
| निकाय सामग्री | कच्चा लोहा, स्टेनलेस स्टील, डक्टाइल आयरन, पीवीसी |
| डिस्क सामग्री | स्टेनलेस स्टील, एल्यूमीनियम कांस्य, लेपित |
| सीट सामग्री | ईपीडीएम, एनबीआर, विटॉन, पीटीएफई |
| परिचालन प्रकार | लीवर, गियर, इलेक्ट्रिक, वायवीय एक्ट्यूएटर्स |
सामान्य अनुप्रयोगों की सूची:
पानी और अपशिष्ट जल उपचार प्रणाली
रासायनिक और पेट्रोकेमिकल उद्योग
एचवीएसी और अग्नि सुरक्षा प्रणाली
खाद्य और पेय प्रसंस्करण
दवा और सेनेटरी अनुप्रयोग
बटरफ्लाई वाल्व कई लाभ प्रदान करते हैं, जिसमें कॉम्पैक्ट डिजाइन, हल्के निर्माण और कम रखरखाव आवश्यकताएं शामिल हैं। न्यूनतम दबाव ड्रॉप के साथ बड़े प्रवाह क्षमताओं को संभालने की उनकी क्षमता उन्हें कई वैकल्पिक वाल्व प्रकारों से बेहतर बनाती है। इसके अतिरिक्त, एक तितली वाल्व की बहुमुखी प्रतिभा इसे थ्रॉटलिंग और ऑन/ऑफ एप्लिकेशन दोनों में अच्छा प्रदर्शन करने की अनुमति देती है।
तितली वाल्व का चयन करते समय, इष्टतम प्रदर्शन सुनिश्चित करने के लिए द्रव संगतता, दबाव-तापमान रेटिंग और सक्रियण विधि जैसे कारकों पर विचार करें। उनके मजबूत निर्माण और कुशल संचालन के साथ, तितली वाल्व दुनिया भर में इंजीनियरों और उद्योग के पेशेवरों के लिए एक शीर्ष विकल्प बने हुए हैं।
यदि आप में बहुत रुचि रखते हैंझेजियांग झोंगगुआन वाल्व निर्माणउत्पादों या कोई प्रश्न हैं, कृपया स्वतंत्र महसूस करेंहमसे संपर्क करें！
