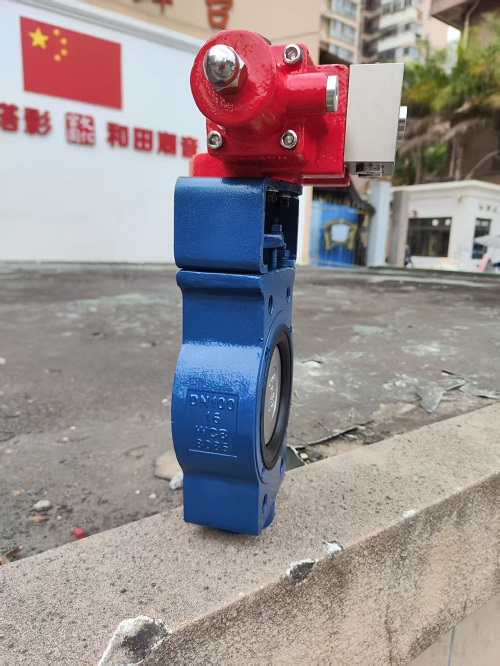

हाइड्रोलिक एक्चुएटर एक्सेंट्रिक बटरफ्लाई वाल्व के साथ सेमी-लग डब्ल्यूसीबी बॉडी और सीएफ8 डिस्क एक उच्च-प्रदर्शन वाल्व है जो उन मांग वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनके लिए तेज़ संचालन, विश्वसनीय सीलिंग और न्यूनतम रखरखाव की आवश्यकता होती है। एक अद्वितीय विलक्षण डिजाइन और हाइड्रोलिक एक्ट्यूएटर के साथ, यह वाल्व सुचारू संचालन और विस्तारित सेवा जीवन सुनिश्चित करते हुए उच्च-विभेदक दबावों को संभालने के लिए आदर्श है।
वाल्व प्रकार: सॉफ्ट सीट के साथ डबल ऑफसेट बटरफ्लाई वाल्व
सनकी तितली वाल्व में एक डबल ऑफसेट डिज़ाइन होता है, जहां वाल्व स्टेम अक्ष सीलिंग सतह और पाइपलाइन अक्ष दोनों से ऑफसेट होता है। यह अभिनव डिज़ाइन सुनिश्चित करता है कि डिस्क खोलने के दौरान सीट से जल्दी से अलग हो जाए, घर्षण और घिसाव को काफी कम कर दे, और वाल्व सील की सेवा जीवन को बढ़ा दे।
ऑफसेट डिज़ाइन:
ऑफसेट डिज़ाइन डिस्क को न्यूनतम प्रतिरोध के साथ चलने की अनुमति देकर, सुचारू संचालन प्रदान करके और यांत्रिक घिसाव को कम करके वाल्व की दक्षता में सुधार करता है। परिणाम एक वाल्व है जो कम रखरखाव की आवश्यकता होने पर उच्च प्रदर्शन प्रदान करता है।
लचीली मुलायम सीट:
वाल्व एक लचीली नरम सीट का उपयोग करता है, जो आमतौर पर ईपीडीएम, एनबीआर, पीटीएफई आदि जैसी सामग्रियों से बना होता है। यह नरम सीट डिजाइन उत्कृष्ट लोचदार सीलिंग सुनिश्चित करता है, जिससे द्विदिश शून्य रिसाव प्राप्त होता है। यह एएनएसआई कक्षा VI जैसे कड़े सीलिंग मानकों को पूरा करता है, जो इसे औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए अत्यधिक विश्वसनीय बनाता है।
सामग्री विशिष्टताएँ:
शरीर की सामग्री
वाल्व बॉडी डब्ल्यूसीबी कार्बन स्टील से बनी है, जो मजबूत संरचनात्मक अखंडता और सामान्य दबावों के लिए उत्कृष्ट प्रतिरोध प्रदान करती है। यह सामग्री उच्च-मांग वाले वातावरण में स्थायित्व सुनिश्चित करती है, जिसमें उच्च प्रवाह दर या अपघर्षक मीडिया वाले उद्योग भी शामिल हैं।
डिस्क सामग्री
वाल्व डिस्क CF8 स्टेनलेस स्टील (304) से तैयार की गई है, जो अपने उत्कृष्ट संक्षारण प्रतिरोध, उच्च शक्ति और स्थायित्व के लिए जाना जाता है। डिस्क की पॉलिश या लेपित सतह संक्षारण और घिसाव के खिलाफ प्रतिरोध प्रदान करते हुए विश्वसनीय सील के लिए नरम सीट के साथ कड़ा संपर्क सुनिश्चित करती है।
सेमी-लग बॉडी:
इस वाल्व में एक सेमी-लग बॉडी डिज़ाइन है, जो आसान स्थापना और डिस्सेप्लर की अनुमति देता है। सेमी-लग डिज़ाइन में टैप किए गए लग छेद शामिल हैं, जिससे वेफर वाल्व के समान थ्रू-बोल्ट का उपयोग करके वाल्व को स्थापित करना संभव हो जाता है। इस डिज़ाइन का मुख्य लाभ पाइपलाइन डिस्सेप्लर के दौरान वाल्व का समर्थन करने की क्षमता है, जिससे सिस्टम से वाल्व को पूरी तरह से हटाए बिना आसान रखरखाव की सुविधा मिलती है।
हाइड्रोलिक एक्चुएटर:
वाल्व एक हाइड्रोलिक एक्ट्यूएटर से सुसज्जित है, जो त्वरित वाल्व संचालन या खोलने के लिए उच्च अंतर दबाव को संभालने की आवश्यकता वाले अनुप्रयोगों के लिए उच्च टोक़ और तेज़ प्रतिक्रिया प्रदान करता है। हाइड्रोलिक एक्चुएटर उन प्रणालियों के लिए आदर्श है जिनके लिए उच्च स्तर के नियंत्रण और प्रदर्शन की आवश्यकता होती है, जैसे कि तेल और गैस पाइपलाइन, रासायनिक प्रसंस्करण और अन्य औद्योगिक अनुप्रयोगों में।
हाइड्रोलिक एकीकरण:
इस एक्चुएटर को सीधे हाइड्रोलिक नियंत्रण प्रणालियों में एकीकृत किया जा सकता है, जो निर्बाध संचालन और वाल्व आंदोलन पर अधिक नियंत्रण प्रदान करता है। इसे परिचालन विश्वसनीयता को अधिकतम करते हुए उच्च दक्षता और न्यूनतम ऊर्जा खपत सुनिश्चित करने के लिए डिज़ाइन किया गया है।
जल और अपशिष्ट जल उपचार
तेल एवं गैस उद्योग
रासायनिक प्रसंस्करण
बिजली संयंत्रों
एचवीएसी सिस्टम
लुगदी एवं कागज उद्योग
फार्मास्यूटिकल्स और खाद्य प्रसंस्करण
न्यूनतम टूट-फूट: विलक्षण डिज़ाइन घर्षण को कम करता है, सील के जीवनकाल को बढ़ाता है और रखरखाव की आवश्यकताओं को कम करता है।
द्विदिश शून्य रिसाव: लचीला नरम सीट डिजाइन दोनों दिशाओं में रिसाव-मुक्त संचालन सुनिश्चित करता है।
तेज़ और कुशल संचालन: हाइड्रोलिक एक्चुएटर के साथ, वाल्व त्वरित प्रतिक्रिया समय प्रदान करता है, जो उच्च दबाव और तेज़-अभिनय अनुप्रयोगों के लिए आदर्श है।
आसान रखरखाव: सेमी-लग डिज़ाइन नियमित रखरखाव के दौरान आसानी से वाल्व हटाने और पुनः स्थापित करने की अनुमति देता है, जिससे समय और श्रम लागत की बचत होती है।
संक्षारण प्रतिरोध: CF8 स्टेनलेस स्टील डिस्क और WCB कार्बन स्टील बॉडी कठोर वातावरण में स्थायित्व और संक्षारण प्रतिरोध सुनिश्चित करती है।
| वस्तु | विवरण |
|---|---|
| वाल्व प्रकार | सॉफ्ट सीट के साथ डबल ऑफसेट बटरफ्लाई वाल्व |
| शरीर की सामग्री | डब्ल्यूसीबी कार्बन स्टील |
| डिस्क सामग्री | CF8 स्टेनलेस स्टील (304) |
| प्रवर्तन | हाइड्रोलिक एक्चुएटर |
| रिश्ते का प्रकार | सेमी-लुग बॉडी |
| सीलिंग प्रणाली | लचीली मुलायम सीट (ईपीडीएम, एनबीआर, पीटीएफई) |
| रिसाव मानक | एएनएसआई कक्षा VI |
| निकला हुआ किनारा रेटिंग | पीएन10/पीएन16 (अनुकूलन योग्य) |
| तापमान की रेंज | -20°C से +180°C (सील सामग्री के आधार पर) |
| दाब मूल्यांकन | मध्यम से उच्च दबाव |
