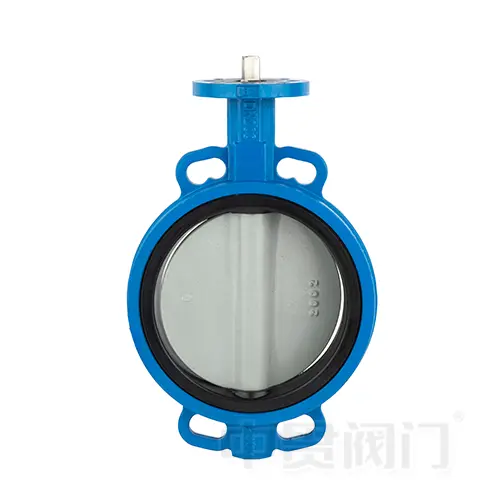

संकेंद्रित तितली वाल्व

अनुप्रयोग

जल आपूर्ति और अपशिष्ट जल उपचार प्रणाली

पानी और सीवेज पाइपलाइनों के लिए ऐसे वाल्वों की आवश्यकता होती है जो दीर्घकालिक संचालन के दौरान सीलिंग प्रदर्शन को बनाए रख सकें। कंसेंट्रिक बटरफ्लाई वाल्व डिजाइन में उपयोग की जाने वाली लोचदार सीट संरचना जल-आधारित मीडिया के लिए उपयुक्त है क्योंकि सीलिंग सामग्री को पाइपलाइन की रासायनिक विशेषताओं के अनुसार चुना जा सकता है।

ईपीडीएमऔर एचटीईपीडीएम सीटें आमतौर पर ताजे पानी, सीवेज और समुद्री जल अनुप्रयोगों के लिए चुनी जाती हैं क्योंकि वे पानी, मौसम और ओजोन जोखिम के प्रति प्रतिरोधी होती हैं। सरलीकृत आंतरिक संरचना उन क्षेत्रों को भी कम कर देती है जहां तलछट और कण जमा होते हैं।

समुद्री जल और समुद्री पाइपलाइन अनुप्रयोग

समुद्री जल प्रणालियों को संक्षारण प्रतिरोध पर ध्यान देने की आवश्यकता है क्योंकि नमक सामग्री सामग्री की गिरावट को तेज कर सकती है। झोंगगुआन समुद्री जल परिचालन स्थितियों के अनुसार संक्षारण प्रतिरोधी डिस्क और विभिन्न सीट सामग्री सहित सामग्री संयोजन प्रदान करता है।

वाल्व बॉडी को लगभग 250μm एपॉक्सी कोटिंग के साथ संरक्षित किया जा सकता है, जबकि सीलिंग सामग्री को वास्तविक माध्यम आवश्यकताओं के अनुसार चुना जा सकता है। जब मजबूत रासायनिक प्रतिरोध की आवश्यकता होती है तो पीटीएफई-आधारित सामग्री या उपयुक्त रबर यौगिकों पर विचार किया जा सकता है।

एचवीएसी और औद्योगिक परिसंचरण प्रणाली

हीटिंग, वेंटिलेशन, एयर कंडीशनिंग और औद्योगिक शीतलन प्रणालियों को अक्सर बार-बार खोलने और बंद करने की आवश्यकता होती है। गाढ़ा डिज़ाइन कम ऑपरेटिंग टॉर्क विशेषताएँ प्रदान करता है और इसे नियंत्रण आवश्यकताओं के अनुसार विभिन्न एक्चुएटर कॉन्फ़िगरेशन के साथ जोड़ा जा सकता है।

कॉम्पैक्ट संरचना इसे पाइपलाइन सिस्टम के लिए उपयुक्त बनाती है जहां स्थापना स्थान सीमित है, जबकि वेफर औरपीछे पीछे फिरनाकनेक्शन प्रकार विभिन्न पाइपलाइन लेआउट के लिए लचीलापन प्रदान करते हैं।

मध्यम-दबाव पाइपलाइन प्रणालियों के लिए संकेंद्रित संरचना क्यों चुनें?

सममित डिज़ाइन स्थापना को सरल बनाता है

संकेंद्रित संरचना वाल्व स्टेम, डिस्क केंद्र और बॉडी सेंटरलाइन को एक ही अक्ष पर संरेखित करती है। विलक्षण तितली वाल्व संरचनाओं की तुलना में, यह डिज़ाइन एक सरल सीलिंग व्यवस्था प्रदान करता है और स्थापना दिशा सीमाओं को कम करता है।

द्विदिश सीलिंग विशेषता कई पाइपलाइन अनुप्रयोगों में सख्त प्रवाह दिशा प्रतिबंधों के बिना स्थापना की अनुमति देती है। इससे गलत वाल्व ओरिएंटेशन के कारण होने वाली स्थापना त्रुटियों की संभावना कम हो जाती है, विशेष रूप से बड़ी जल आपूर्ति और परिसंचरण प्रणालियों में जहां कई वाल्व स्थापित होते हैं।

लोचदार सीट संरचना लचीले मीडिया अनुकूलन का समर्थन करती है

तितली वाल्व की प्रदर्शन सीमा काफी हद तक सीट सामग्री चयन पर निर्भर करती है। झोंगगुआन कंसेंट्रिक बटरफ्लाई वाल्व को विभिन्न सीलिंग सामग्रियों के साथ कॉन्फ़िगर किया जा सकता है, जिससे समान मूल वाल्व संरचना को विभिन्न ऑपरेटिंग स्थितियों के अनुकूल बनाया जा सकता है।

जबकि ईपीडीएम और एचटीईपीडीएम मुख्य रूप से पानी से संबंधित अनुप्रयोगों के लिए उपयुक्त हैंएनबीआर, एचएनबीआर और एक्सएनबीआर को तेल युक्त मीडिया के लिए चुना जाता है। पीटीएफई-आधारित सामग्रियों का उपयोग वहां किया जाता है जहां मजबूत रासायनिक प्रतिरोध की आवश्यकता होती है।

पाइपलाइन की स्थिति बदलने पर यह सामग्री लचीलापन पूरी तरह से अलग वाल्व संरचनाओं की आवश्यकता को कम कर देता है। वाल्व बॉडी डिज़ाइन सुसंगत रह सकता है जबकि सीलिंग सिस्टम को माध्यम के अनुसार समायोजित किया जाता है।

कॉम्पैक्ट संरचना स्थापना और रखरखाव आवश्यकताओं को कम करती है

धातु-आधारित विलक्षण तितली वाल्वों की तुलना में, संकेंद्रित तितली वाल्वों में आम तौर पर एक सरल आंतरिक संरचना होती है और समग्र वजन कम होता है।

यह बड़ी पाइपलाइन परियोजनाओं में व्यावहारिक लाभ प्रदान करता है क्योंकि परिवहन, स्थापना और रखरखाव प्रक्रियाओं का प्रबंधन करना आसान हो जाता है। इलास्टिक सीट डिज़ाइन कई अनुप्रयोगों में संपूर्ण वाल्व असेंबली को बदलने के बजाय सीट प्रतिस्थापन के माध्यम से रखरखाव की भी अनुमति देता है।

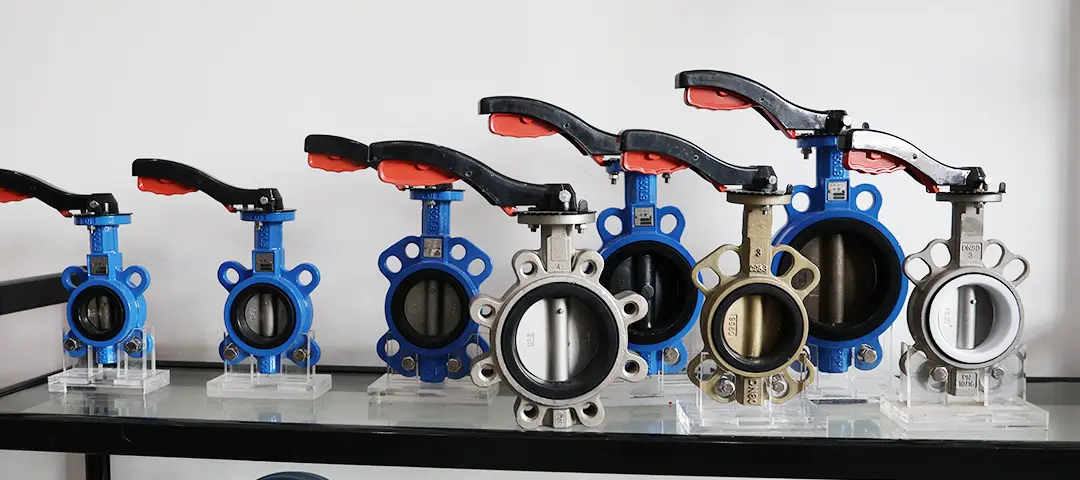

झोंगगुआन तितली वाल्व का उत्पादन करता है जो मुख्य रूप से डीएन40 से डीएन1600 को कवर करता है, जिसमें वेफर, लग, यू-सेक्शन और फ्लैंज प्रकार शामिल हैं।

सामग्री

विभिन्न रबर और पॉलिमर सामग्रियों में पानी, रसायन, तेल, तापमान और विशेष मीडिया के खिलाफ अलग-अलग प्रतिरोध विशेषताएं होती हैं।

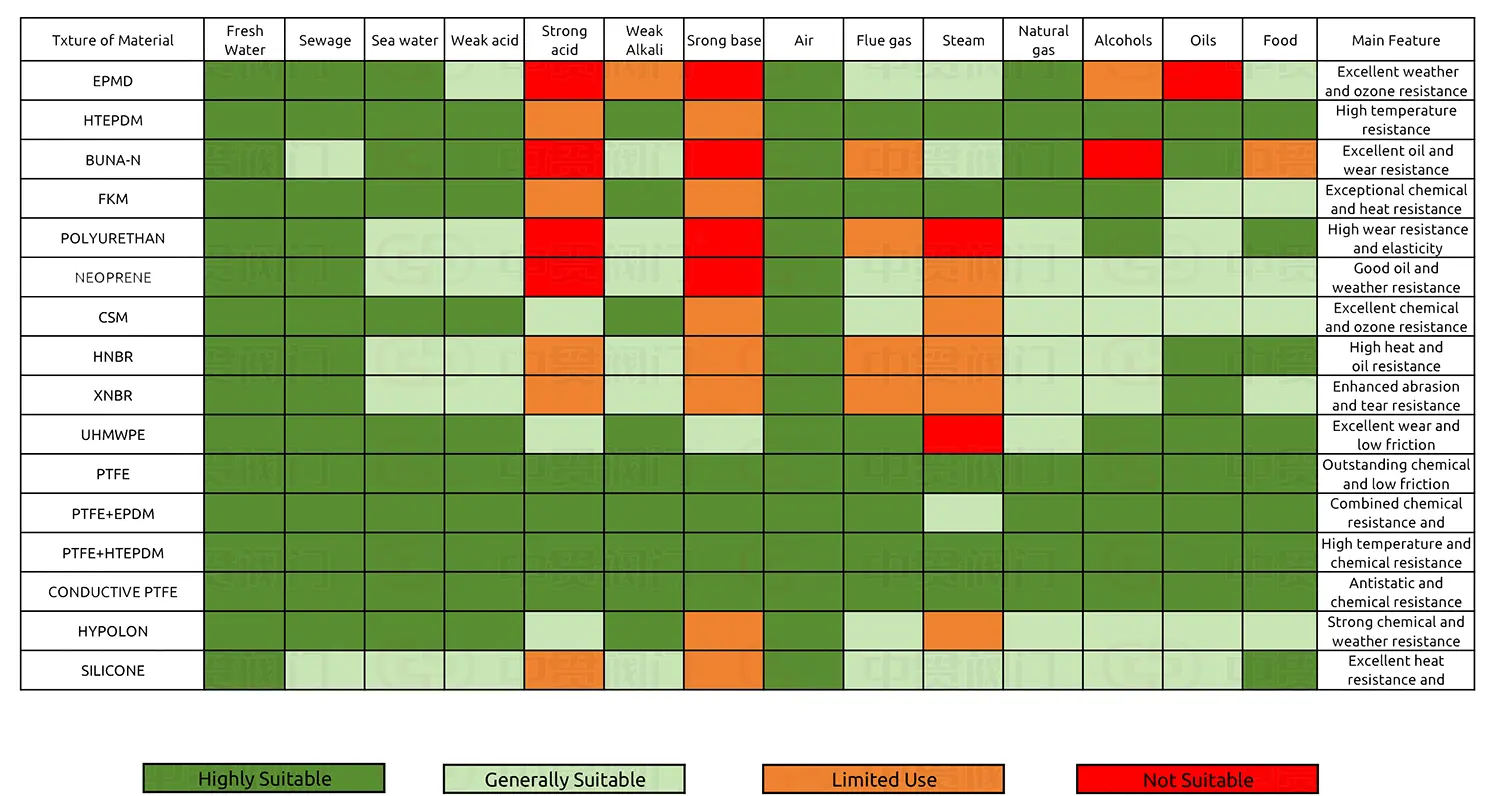

विभिन्न परिचालन परिवेशों के लिए सामग्री चयन मार्गदर्शिका

संकेंद्रित और विलक्षण तितली वाल्व संरचनाओं के बीच तुलना

परिचालन स्थितियों के अनुसार विभिन्न तितली वाल्व डिज़ाइन का चयन किया जाता है। संकेंद्रित संरचना आमतौर पर पानी, उपयोगिता और सामान्य औद्योगिक पाइपलाइनों में लागू की जाती है, जबकि विलक्षण संरचनाओं को अक्सर उच्च तापमान, उच्च दबाव या धातु-सीलिंग अनुप्रयोगों के लिए माना जाता है।

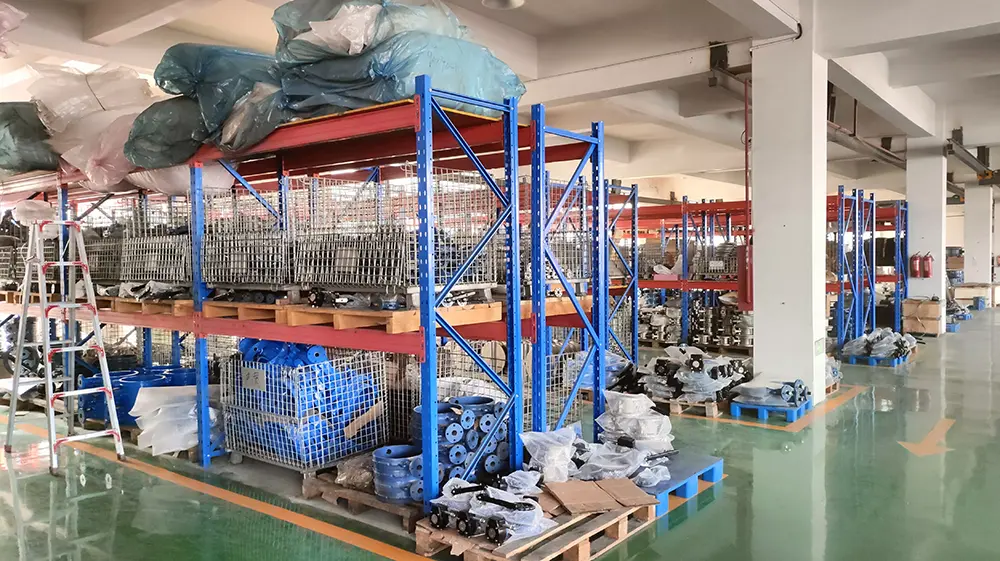

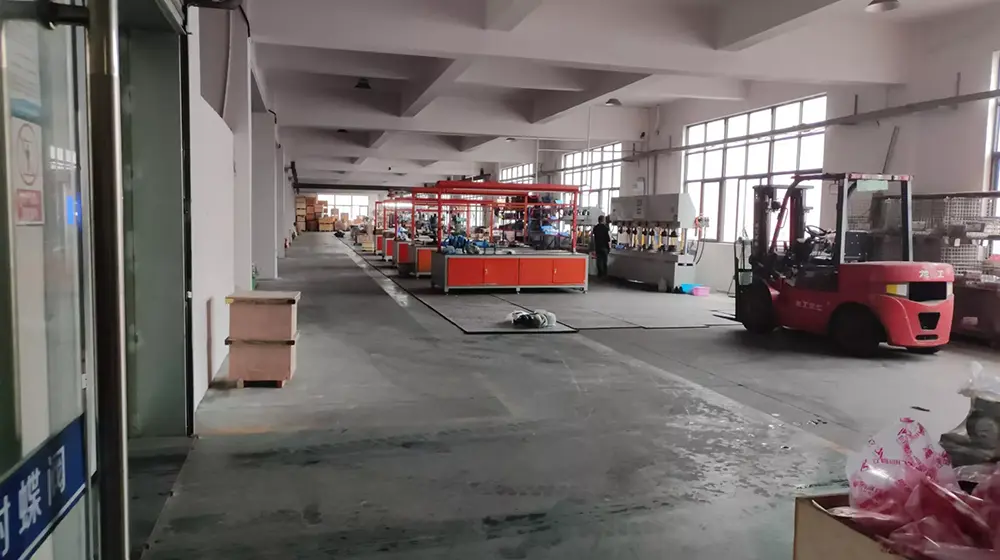

झोंगगुआन विनिर्माण अनुभव और गुणवत्ता नियंत्रण

स्थापना और रखरखाव संबंधी विचार

अक्सर पूछे जाने वाले प्रश्नों

विभिन्न पाइपलाइन आवश्यकताओं के लिए झोंगगुआन कंसेंट्रिक बटरफ्लाई वाल्व
