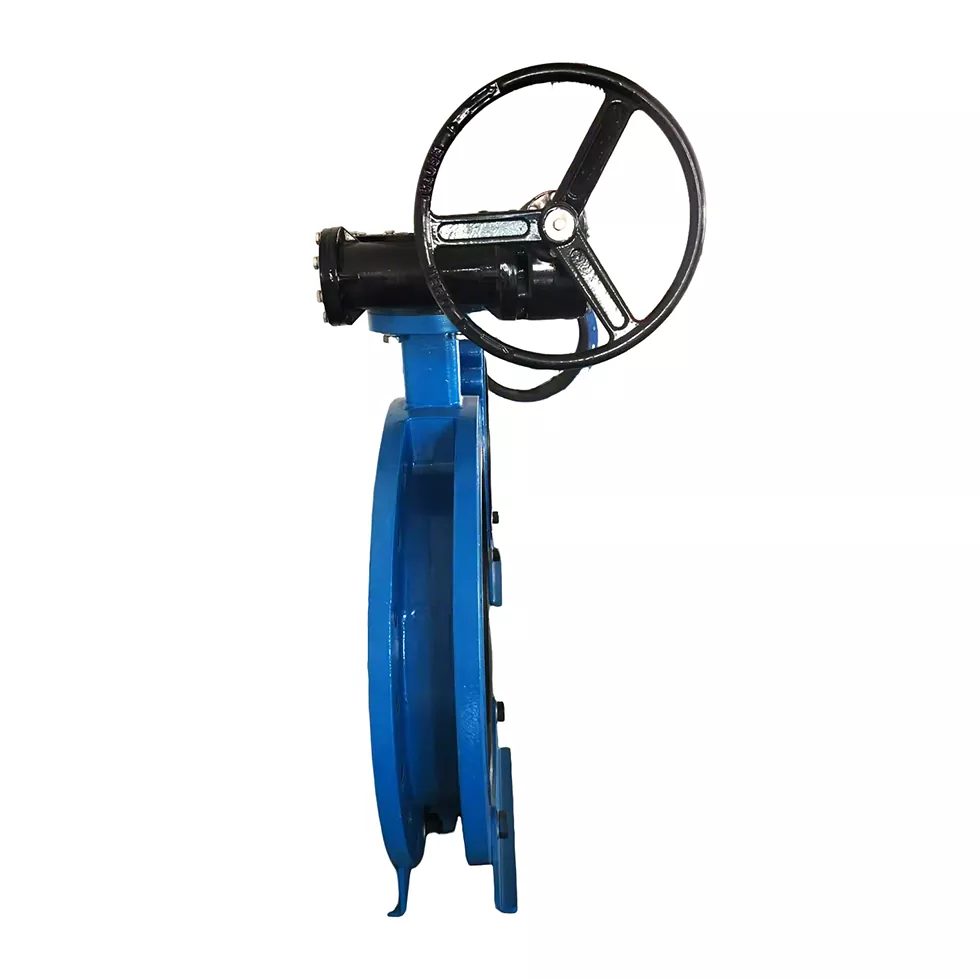

झोंगगुआन लग प्रकार तितली वाल्वलचीली स्थापना, विश्वसनीय शट-ऑफ और सुविधाजनक रखरखाव की आवश्यकता वाली पाइपलाइन प्रणालियों के लिए डिज़ाइन किया गया है। सेंटरलाइन तितली वाल्व संरचना के रूप में, इसे आमतौर पर चुना जाता हैजल उपचार, एचवीएसी परिसंचरण, औद्योगिक पाइपलाइन, और अनुप्रयोग जहां पूरी पाइपलाइन व्यवस्था को प्रभावित किए बिना वाल्व को हटाने या सर्विस करने की आवश्यकता होती है।

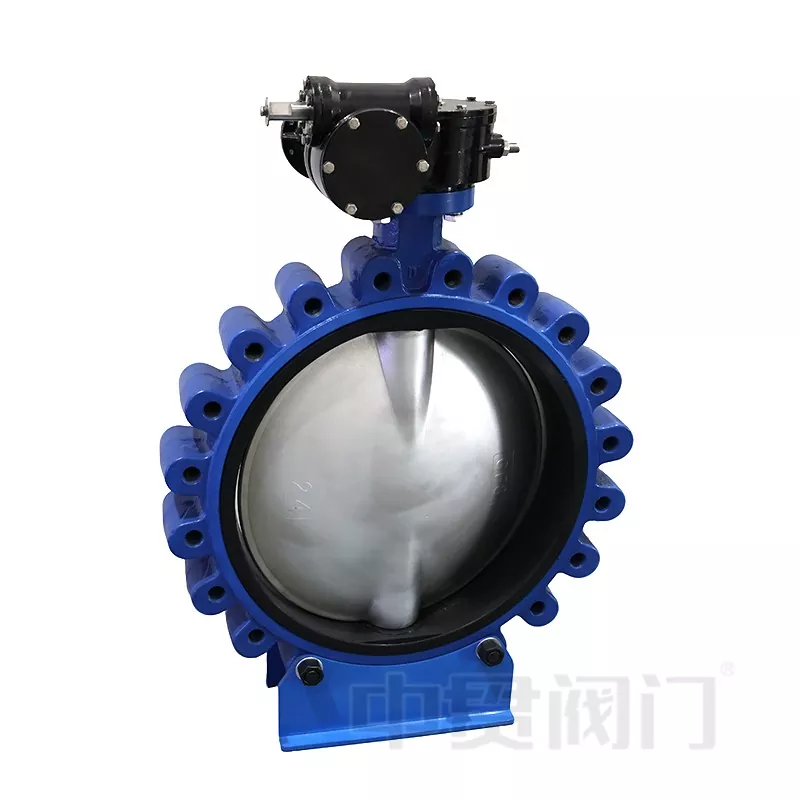

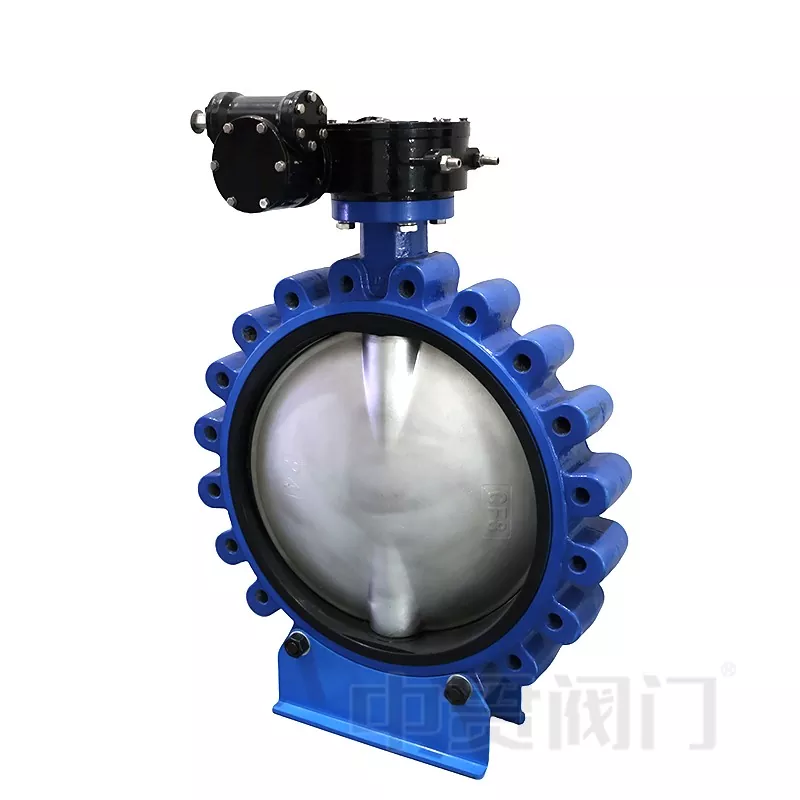

वेफर बटरफ्लाई वाल्व की तुलना में,लूग कनेक्शन डिज़ाइनस्वतंत्र निकला हुआ किनारा निर्धारण की अनुमति देने के लिए वाल्व बॉडी पर थ्रेडेड छेद का उपयोग करता है। यह संरचना विशेष रूप से एंड-ऑफ़-लाइन इंस्टॉलेशन, उपकरण अलगाव अनुभागों और पाइपलाइनों के लिए उपयुक्त है जहां रखरखाव के दौरान कनेक्शन के एक तरफ को हटाने की आवश्यकता हो सकती है।
वाल्व बॉडी का निर्माण किया जा सकता हैनमनीय लोहे, जीजीजी50, स्टेनलेस स्टील, या कार्बन स्टील दबाव आवश्यकताओं, मध्यम विशेषताओं और संक्षारण स्थितियों के अनुसार। लग संरचना कई फिक्सिंग बिंदुओं के माध्यम से कनेक्शन तनाव को वितरित करती है, कंपन या लगातार संचालन के संपर्क में आने वाली पाइपलाइनों में स्थापना स्थिरता में सुधार करती है।
डिस्क एक कॉम्पैक्ट गोलाकार डिज़ाइन अपनाती है और पूरी तरह से खुली और पूरी तरह से बंद स्थितियों के बीच लगभग 90° घूमती है। संक्षारण प्रतिरोध और सेवा प्रदर्शन में सुधार के लिए स्टेनलेस स्टील डिस्क या अन्य संगत सामग्रियों को पाइपलाइन माध्यम के अनुसार चुना जा सकता है।
वाल्व स्टेम एक्चुएटर और डिस्क के बीच ऑपरेटिंग टॉर्क को स्थानांतरित करता है। केन्द्रित शाफ्ट व्यवस्था संरचनात्मक जटिलता को कम करती है और मैनुअल, वायवीय, या इलेक्ट्रिक एक्चुएशन विधियों के साथ सुचारू संचालन का समर्थन करती है।
ईपीडीएम, एनबीआर, पीटीएफई, और अन्य सीलिंग सामग्री को माध्यम के अनुसार चुना जा सकता है। ईपीडीएम का उपयोग आमतौर पर पानी आधारित अनुप्रयोगों के लिए किया जाता है, एनबीआर तेल से संबंधित स्थितियों के लिए उपयुक्त है, जबकि पीटीएफई को मजबूत रासायनिक प्रतिरोध आवश्यकताओं के लिए माना जाता है।
जल आपूर्ति और अपशिष्ट जल प्रणालियों में, लूग बटरफ्लाई वाल्वों को आमतौर पर उनकी कॉम्पैक्ट संरचना और आसान रखरखाव विशेषताओं के कारण चुना जाता है। ईपीडीएम सीट कॉन्फ़िगरेशन का उपयोग अक्सर ताजे पानी, सीवेज और सामान्य जल परिसंचरण प्रणालियों के लिए किया जाता है जहां रासायनिक अनुकूलता आवश्यकताएं मध्यम होती हैं।
एचवीएसी और औद्योगिक कूलिंग पाइपलाइनों को आमतौर पर बार-बार खोलने और बंद करने के संचालन की आवश्यकता होती है। 90° रोटरी डिज़ाइन, कम ऑपरेटिंग टॉर्क और कॉम्पैक्ट इंस्टॉलेशन लंबाई, सीमित इंस्टॉलेशन स्थान के साथ सर्कुलेशन कंट्रोल सिस्टम के लिए लूग बटरफ्लाई वाल्व को उपयुक्त बनाती है।
संक्षारक या विशेष मीडिया वाली औद्योगिक पाइपलाइनों के लिए, सीट सामग्री और माध्यम के बीच रासायनिक अनुकूलता के अनुसार वाल्व कॉन्फ़िगरेशन का चयन किया जाना चाहिए। पीटीएफई-आधारित सीटों को मजबूत रासायनिक वातावरण के लिए माना जा सकता है, जबकि एनबीआर और एफकेएम सामग्री का उपयोग तेल से संबंधित अनुप्रयोगों के लिए किया जाता है।
समुद्री और ऊर्जा प्रणालियों को अक्सर संक्षारण प्रतिरोध और सुविधाजनक रखरखाव पहुंच वाले वाल्वों की आवश्यकता होती है। लग कनेक्शन संरचना उन पाइपलाइनों में आसान अलगाव और प्रतिस्थापन की अनुमति देती है जहां रखरखाव स्थान सीमित है।
ऑपरेशन के दौरान, डिस्क वाल्व स्टेम अक्ष के चारों ओर घूमती है। जब वाल्व पूरी तरह से खुला होता है, तो डिस्क पाइपलाइन प्रवाह दिशा के साथ संरेखित होती है, प्रतिरोध को कम करती है और माध्यम को न्यूनतम बाधा के साथ गुजरने की अनुमति देती है।
बंद करते समय, डिस्क लगभग 90° घूमती है और प्रवाह को रोकने के लिए सीलिंग सीट पर दबाव डालती है। वाल्व डिज़ाइन और सीलिंग सामग्री के आधार पर, द्विदिश शट-ऑफ प्रदर्शन प्राप्त किया जा सकता है।
थ्रॉटलिंग अनुप्रयोगों के लिए, डिस्क की स्थिति को खुली और बंद स्थितियों के बीच समायोजित किया जा सकता है।
| तुलना | लग प्रकार तितली वाल्व | वेफर तितली वाल्व |
|---|---|---|
| कनेक्शन विधि | थ्रेडेड लग छेद स्वतंत्र निकला हुआ किनारा निर्धारण की अनुमति देते हैं | थ्रू बोल्ट का उपयोग करके दो फ्लैंजों के बीच स्थापित किया गया |
| रखरखाव | आसान वाल्व हटाने या एंड-लाइन स्थापना की आवश्यकता वाले सिस्टम के लिए उपयुक्त | मानक पाइपलाइन स्थापना के लिए अधिक उपयुक्त |
| स्थापना स्थान | मजबूत कनेक्शन लचीलेपन के साथ कॉम्पैक्ट डिजाइन | हल्का और आमतौर पर वहां उपयोग किया जाता है जहां जगह सीमित होती है |
| विशिष्ट अनुप्रयोग | जल उपचार, एचवीएसी, औद्योगिक पाइपलाइन, रखरखाव-संवेदनशील प्रणालियाँ | सामान्य जल एवं उपयोगिता पाइपलाइनें |

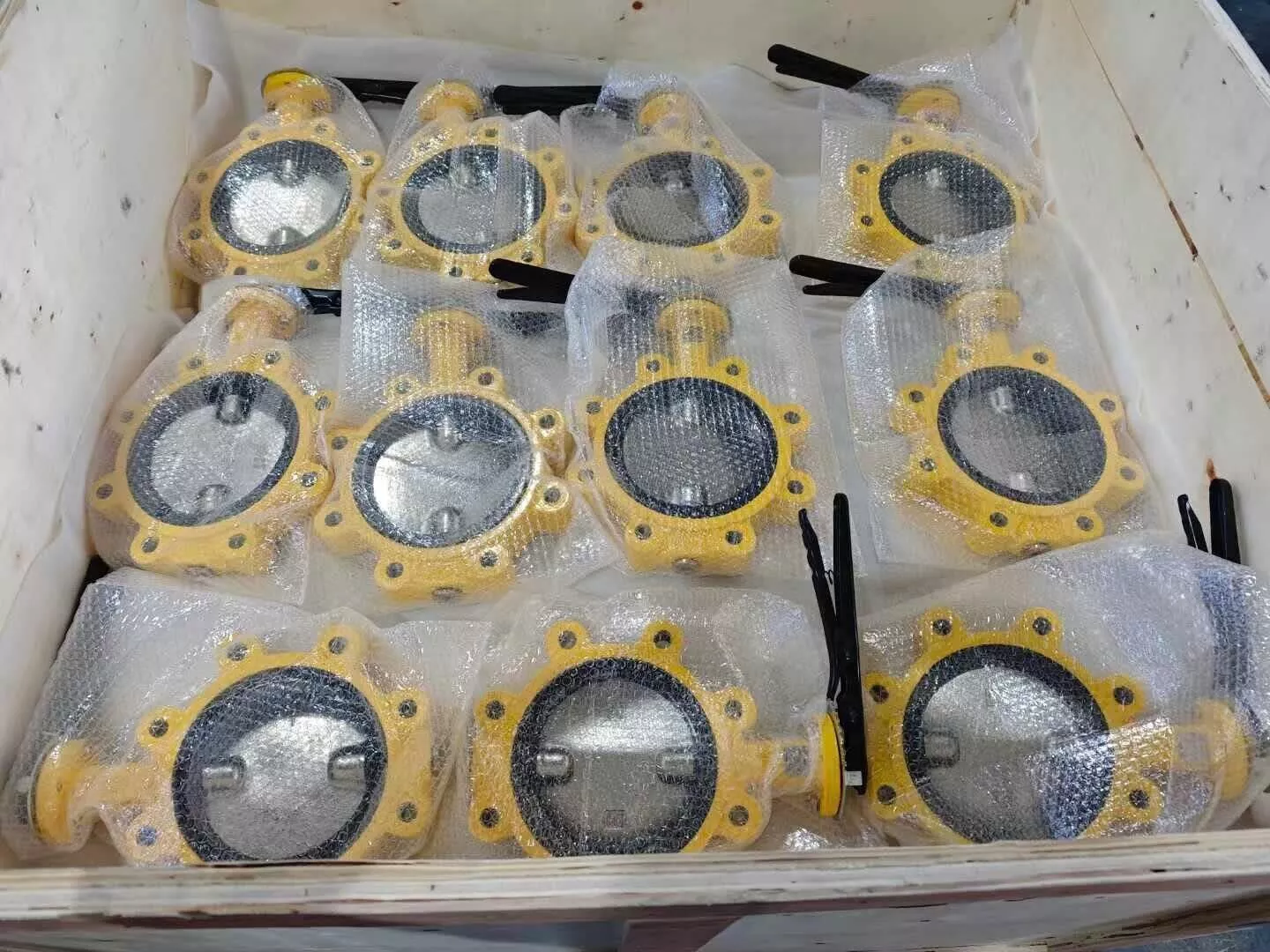

झेजियांग झोंगगुआन वाल्व निर्माण कंपनी लिमिटेडतियानजिन और वानजाउ, झेजियांग में स्थित उत्पादन संसाधनों के साथ, 19 से अधिक वर्षों से वाल्व निर्माण पर ध्यान केंद्रित किया है। कंपनी उत्पादन करती हैतितली वाल्वजिसमें वेफर, लग, यू-सेक्शन और फ्लैंज प्रकार शामिल हैं, जिनमें मुख्य उत्पादन व्यास DN40 से DN1600 तक है।
विनिर्माण प्रक्रिया में वाल्व असेंबली, दबाव परीक्षण, वाल्व सीट स्थापना, शाफ्ट स्लीव स्थापना और उत्पाद अंकन शामिल हैं। झोंगगुआन आवश्यक प्रदान करता हैआईएसओ प्रमाणपत्रउत्पादित वाल्वों के लिए और प्रदान कर सकते हैंWRAS-प्रमाणित वाल्व सीटेंजब आवश्यकता हो.
लग बटरफ्लाई वाल्व का सेवा जीवन मुख्य रूप से मध्यम विशेषताओं, तापमान, दबाव परिवर्तन, संचालन आवृत्ति और स्थापना गुणवत्ता सहित परिचालन स्थितियों से प्रभावित होता है। संगत सीलिंग सामग्री का चयन करने और उचित परिचालन स्थितियों को बनाए रखने से सीलिंग घटकों के समय से पहले घिसाव को कम करने में मदद मिलती है।
हाँ। लग टाइप बटरफ्लाई वाल्व को पाइपलाइन नियंत्रण आवश्यकताओं के अनुसार मैनुअल हैंडल, गियर ऑपरेटर, वायवीय एक्चुएटर्स या इलेक्ट्रिक एक्चुएटर्स द्वारा संचालित किया जा सकता है। एक्चुएटर चयन को वाल्व टॉर्क आवश्यकता, ऑपरेटिंग आवृत्ति और स्वचालन प्रणाली से मेल खाना चाहिए।
आवश्यक जानकारी में आमतौर पर वाल्व आकार, दबाव रेटिंग, कनेक्शन मानक, पाइपलाइन माध्यम, तापमान सीमा, सीट सामग्री आवश्यकताएं और एक्चुएटर आवश्यकताएं शामिल होती हैं। ये विवरण उपयुक्त वाल्व कॉन्फ़िगरेशन निर्धारित करने और गलत सामग्री चयन से बचने में मदद करते हैं।
रिसाव की रोकथाम सही वाल्व चयन, उपयुक्त सीलिंग सामग्री, उचित स्थापना और नियमित निरीक्षण पर निर्भर करती है। सीलिंग प्रदर्शन को बनाए रखने के लिए स्थापना के दौरान पाइपलाइन संरेखण, निकला हुआ किनारा कनेक्शन की स्थिति और सीलिंग सतह के आसपास विदेशी कणों की जांच की जानी चाहिए।
