बट वेल्डिंग एक वेल्डिंग विधि है जहां दो वर्कपीस के सिरों को एक-दूसरे के सामने रखा जाता है, पूरी अंतिम सतह पर एक साथ गर्म किया जाता है, और ठोस अवस्था में दो वर्कपीस के बीच परमाणु बंधन तक पहुंचने के लिए दबाव व्यावहारिक होता है, इसलिए उन्हें एक टुकड़े में जोड़ा जाता है।
आपको अधिक प्रभावशाली ढंग से समझने में मदद करने के लिए, कई दृष्टिकोणों से तुलना प्रस्तुत की गई है:

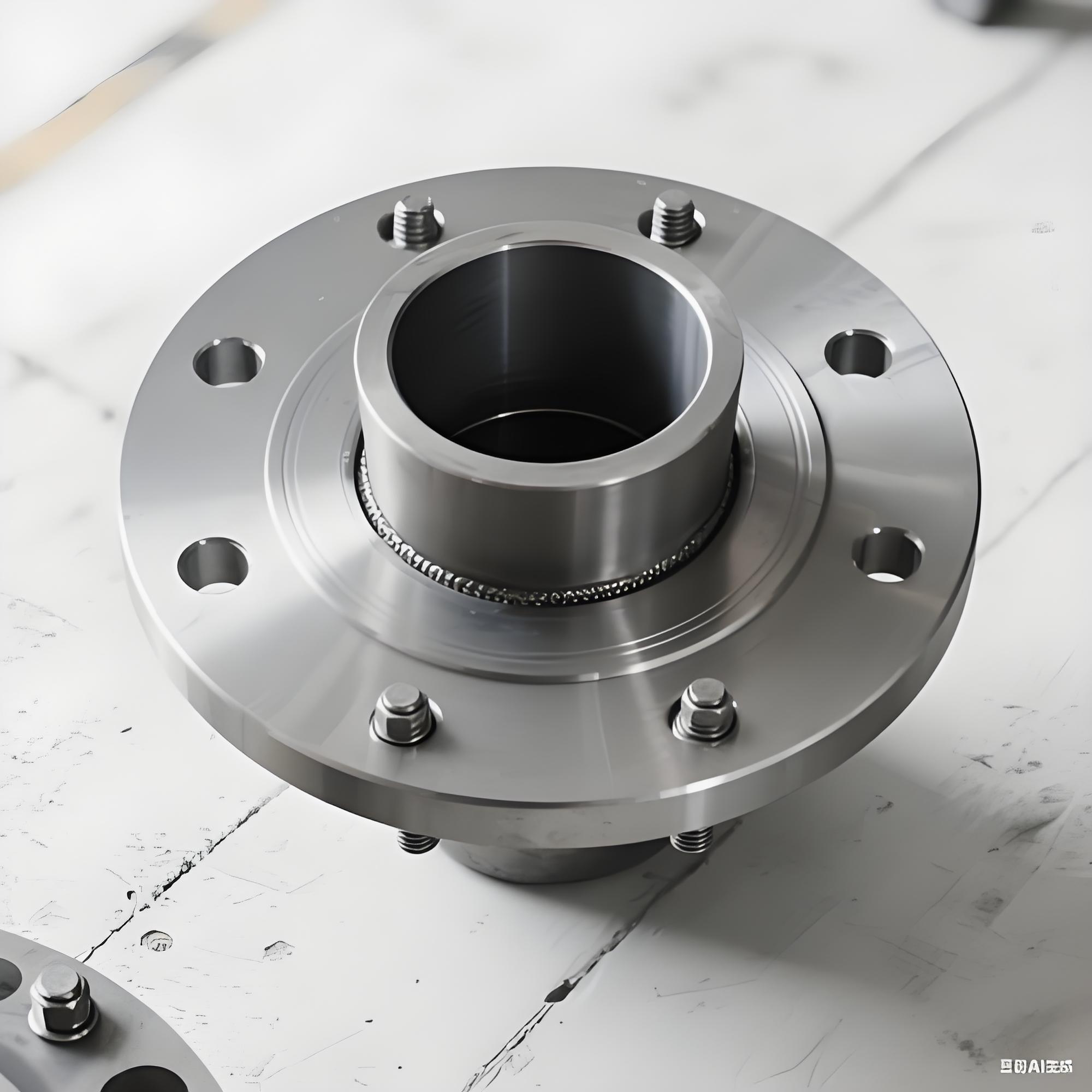

| तुलना मद |
बट वेल्डिंग |
सॉकिट वेल्डिंग |
| कनेक्शन विधि |
सिरों को फ्लश से पंक्तिबद्ध किया जाता है और सीधे वेल्ड किया जाता है |
एक सिरे को दूसरे सिरे में डाला जाता है और फ़िलेट को बाहर से वेल्ड किया जाता है |
| पाइप आकार सीमा |
आमतौर पर DN50 और उससे ऊपर के लिए उपयोग किया जाता है |
आमतौर पर DN50 और छोटे के लिए उपयोग किया जाता है |
| वेल्ड प्रकार |
बट वेल्ड, पूर्ण प्रवेश |
फ़िलेट वेल्ड, पूरी तरह से प्रवेश नहीं किया हुआ |
| आंतरिक अंतराल |
कोई कदम नहीं, चिकनी भीतरी दीवार |
गैप मौजूद है, जो मीडिया को जमा कर सकता है या जंग का कारण बन सकता है |
| निरीक्षण विधि |
रेडियोग्राफ़ (आरटी) किया जा सकता है, उच्च विश्वसनीयता |
रेडियोग्राफ़ (आरटी) करना कठिन है, अधिकतर एमटी या पीटी |
| शक्ति क्षमता |
उच्च दबाव, तापमान और थकान भार को सहन करने में सक्षम |
कम दबाव और स्थिर स्थितियों के लिए उपयुक्त |

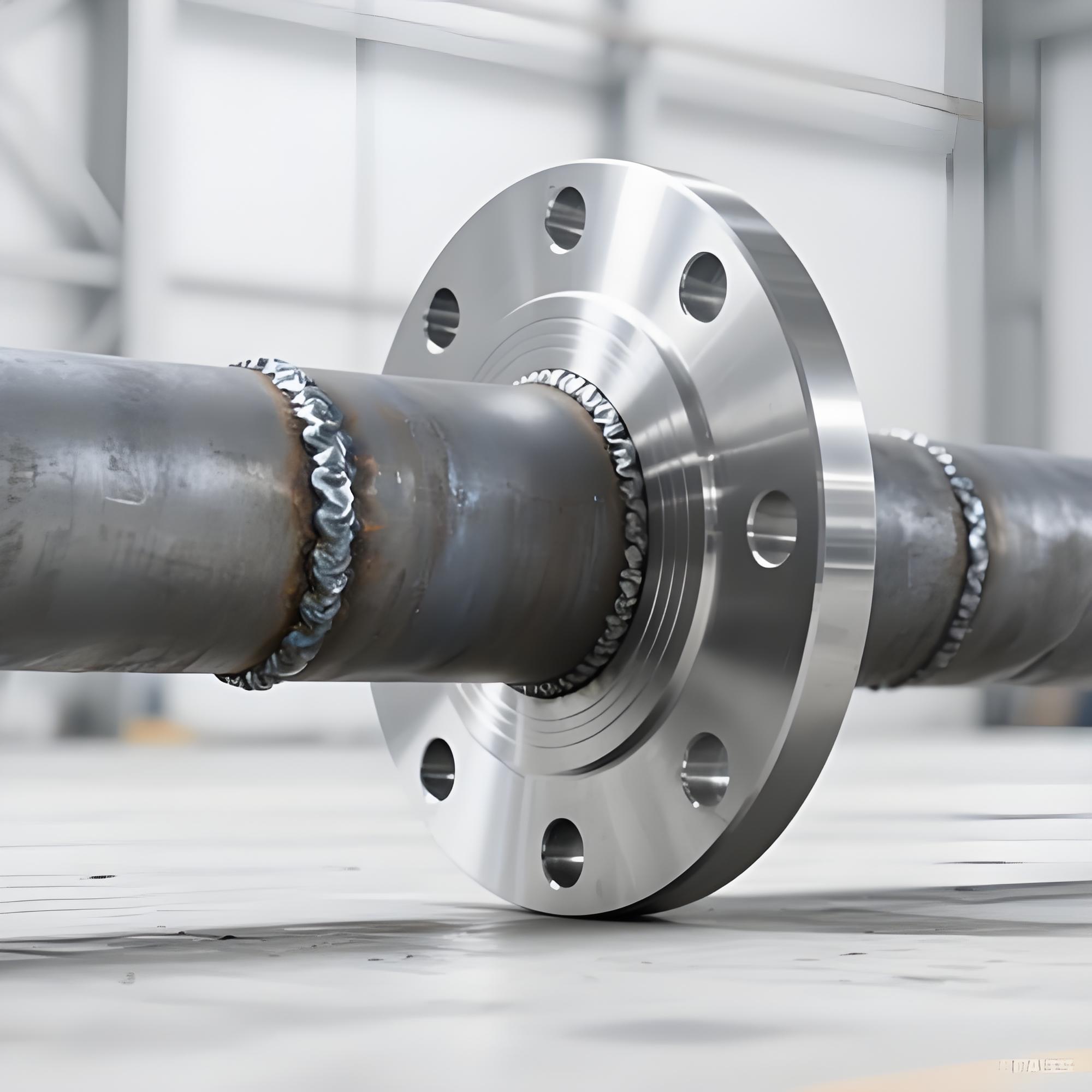

| तुलना मद |
बट वेल्डिंग |
निकला हुआ किनारा कनेक्शन |
| कनेक्शन प्रकृति |
स्थायी, गैर-हटाने योग्य |
हटाने योग्य, रखरखाव और बदलने में आसान |
| सीलिंग बिंदु |
कोई गैस्केट सील नहीं; वेल्ड ही सील है |
गास्केट और बोल्ट पर निर्भर करता है; संभावित रिसाव बिंदु मौजूद हैं |
| सेवा शर्तें |
उच्च तापमान, उच्च दबाव, गंभीर तापमान चक्रण |
पारंपरिक स्थितियों को विभिन्न गैसकेट रेटिंग के साथ उन्नत किया जा सकता है |
| स्थापना एवं रखरखाव |
कुशल वेल्डर की आवश्यकता है; वेल्डिंग के बाद संशोधित करना कठिन है |
बोल्ट कसने के साथ त्वरित असेंबली; निरीक्षण के लिए सुविधाजनक |
| वजन एवं स्थान |
कॉम्पैक्ट संरचना, कोई फ़्लैंज नहीं, जगह और सामग्री बचाता है |
फ्लैंज अधिक जगह घेरते हैं, वजन और लागत बढ़ाते हैं |
| विशिष्ट अनुप्रयोग |
मुख्य भाप लाइनें, हाइड्रोजन सेवा लाइनें, उच्च तापमान उच्च दबाव वाल्व कनेक्शन |
उपकरण इंटरफेस, वाल्व या पाइप अनुभागों को नियमित रूप से अलग करने की आवश्यकता होती है |
| तुलना मद |
बट वेल्डिंग |
थ्रेडेड कनेक्शन |
| सीलिंग विश्वसनीयता |
अत्यधिक ऊँचा, कोई रिसाव नहीं (यदि वेल्ड अच्छा है) |
कम, सीलेंट या पीटीएफई टेप पर निर्भर करता है; कंपन के तहत ढीला हो सकता है |
| दबाव/तापमान सीमा |
अति-उच्च दबाव और अति-उच्च तापमान के लिए उपयोग किया जा सकता है |
मध्यम/निम्न दबाव और सामान्य या मध्यम तापमान तक सीमित |
| कनेक्शन की ताकत |
एकीकृत रूप से जुड़े हुए, आधार धातु के करीब ताकत |
थ्रेड रूट पर तनाव एकाग्रता |
| स्थापना में कठिनाई |
वेल्डिंग उपकरण और कुशल वेल्डर की आवश्यकता है |
केवल हाथ उपकरण की जरूरत है; साइट पर शीघ्रता से असेंबल किया जा सकता है |
| रिसाव का जोखिम |
यदि वेल्ड ठीक है तो लगभग कोई रिसाव नहीं होता |
तापमान चक्रण या कंपन के साथ रिसाव धीरे-धीरे हो सकता है |
एक वाक्य में: बट वेल्डिंग सबसे मजबूत, सबसे विश्वसनीय और गैर-हटाने योग्य कनेक्शन विधि है, जो बड़े-बोर, उच्च तापमान, उच्च दबाव, रिसाव रहित गंभीर सेवा स्थितियों के लिए उपयुक्त है।
