फ्लैंज कनेक्शन क्या है?
एक निकला हुआ किनारा कनेक्शन एक कनेक्शन विधि है जो व्यापक रूप से वियोज्य यांत्रिक का उपयोग करती है। यह अक्सर पाइप, वाल्व या उपकरण को एक साथ कसकर जोड़ने के लिए फ्लैंज, एक सीलिंग गैसकेट और बोल्ट और नट की एक जोड़ी का उपयोग करता है।
इसका प्रमुख सिद्धांत है:फ्लैंज के बीच सीलिंग गैसकेट को संपीड़ित करने के लिए बोल्ट के कसने वाले बल का उपयोग करना, ताकि तरल पदार्थ (तरल या गैस) को लीक होने से बचाया जा सके।

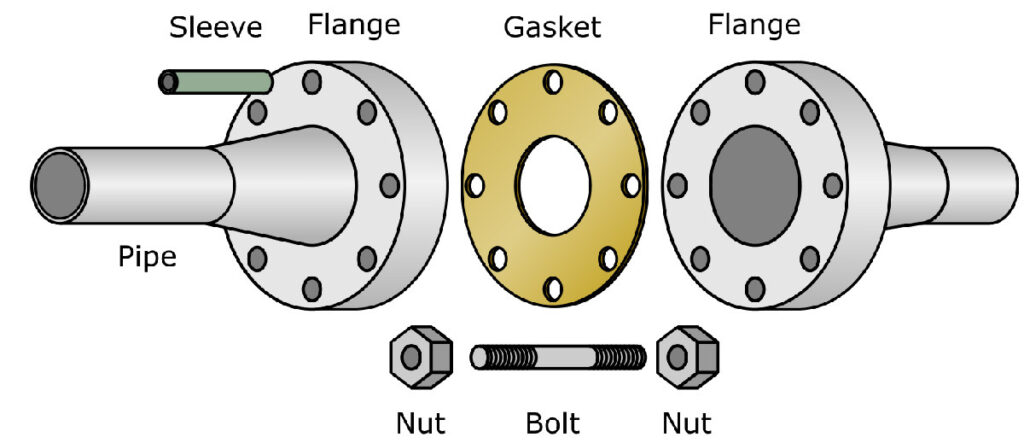

निम्नलिखित चार मुख्य भागों सहित एक विशिष्ट निकला हुआ किनारा कनेक्शन:

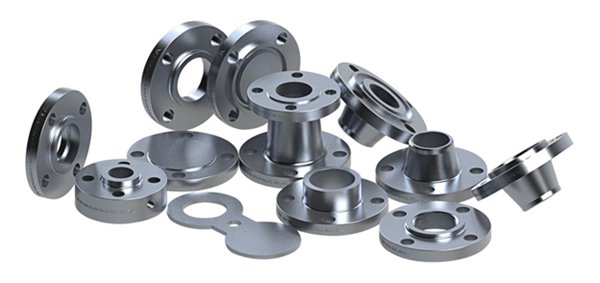

निकला हुआ: एक डिस्क के आकार का हिस्सा जो पाइप या उपकरण पोर्ट के अंत में बांधा जाता है, आमतौर पर बोल्ट छेद के साथ।
सीलिंग गैसकेट: दो फ्लैंजों के सीलिंग चेहरों के बीच रखें, सीलिंग प्रदान करने के लिए इसे दबाया जाता है।
बोल्ट और नट: ग्रिपिंग बल की आपूर्ति के लिए फ्लैंज पर बोल्ट छेद के माध्यम से जाएं।
सीलिंग फेस: निकला हुआ किनारा की सतह जो गैसकेट तक पहुंचती है; यह अलग-अलग प्रकार में आता है (उदाहरण के लिए, उभरा हुआ चेहरा, पुरुष/महिला चेहरा, आदि)।
मुख्य लाभ:
उच्च लाभ और मजबूत सीलिंग: उच्च दबाव, उच्च तापमान, या कटाव वाले मीडिया से निपटने में योग्य।
आसान निराकरण और रखरखाव: पाइप की सफाई, उपकरण निरीक्षण, या भाग प्रतिस्थापन के लिए कनेक्शन आसानी से खोला जा सकता है।
अच्छी प्रतिस्थापन क्षमता: फ्लैंज राष्ट्रीय मानकों (जैसे, जीबी), रासायनिक उद्योग मानकों (जैसे, एचजी), यांत्रिक उद्योग मानकों (जैसे, जेबी), और अंतरराष्ट्रीय मानकों (जैसे, एएनएसआई/एएसएमई, डीआईएन) का पालन करते हैं। विभिन्न निर्माताओं के उत्पादों को इस शर्त पर वैकल्पिक किया जा सकता है कि वे एक ही मानक का पालन करें।
सामान्य अनुप्रयोग:
पाइपलाइन इंजीनियरिंग: पाइपों को पाइपों से, पाइपों को वाल्वों से, और पाइपों को पंपों से जोड़ना।
दबाव कंटेनर: प्रतिक्रिया वाहिकाओं और रिसेप्टेकल्स पर मैनहोल और हैंडहोल के लिए अनुलग्नक।
कनेक्शन बिंदु: प्रेशराइज़र के इनलेट और आउटलेट कनेक्शन, और हीट इंटरचेंजर्स के चैनल शेल और शेल के बीच कनेक्शन।
विनिर्माण प्रणालियाँ और सार्वजनिक उपयोगिताएँ: तेल, रसायन, प्राकृतिक गैस, जल उपचार, हीटिंग सिस्टम, इत्यादि।
अन्य कनेक्शन तरीकों के साथ सरल तुलना:
वेल्डिंग की तुलना में: फ्लैंज कनेक्शन हटाने योग्य हैं, लेकिन वे अधिक महंगे हैं और अतिरिक्त संभावित रिसाव बिंदु पेश कर सकते हैं।
थ्रेडेड कनेक्शन की तुलना में: फ़्लैंज कनेक्शन उच्च दबाव सहन कर सकते हैं और बड़े पाइप व्यास के अनुकूल हो सकते हैं, लेकिन उन्हें स्थापित करना अधिक जटिल है और अधिक स्थान की आवश्यकता होती है।
सरल सारांश: जब उच्च दबाव का विरोध करने, बड़े पाइप व्यास से निपटने, या सर्विसिंग के लिए बार-बार अलग करने की आवश्यकता होती है, तो फ्लैंज कनेक्शन आम तौर पर पसंदीदा तरीका होता है। सबसे आम उदाहरण अग्निशमन पानी के पाइप या कारखाने की भाप पाइपलाइनों पर कपलिंग हैं जो "उभरी हुई डिस्क" को उजागर करते हैं और बोल्ट के एक चक्र के साथ तय किए जाते हैं।
