वेफर-प्रकार का कनेक्शन बन्धन की एक विधि हैवाल्व(विशेष रूप सेतितली वाल्व, जांच कपाट, आदि) लंबे बोल्ट का उपयोग करके पाइप फ्लैंज के बीच। इसकी परिभाषित विशेषता यह है: वाल्व का अपना अभिन्न फ्लैंज नहीं होता है; इसके बजाय, बीच में वाल्व को सुरक्षित करने के लिए लंबे बोल्ट दो पाइपों के फ्लैंज से गुजरते हैं।
जगह की बचत: वेफर वाल्व की लंबाई (आमने-सामने का आयाम) फ़्लैंग्ड वाल्व की 1/3 से 1/4 है।
लागत में कमी: वाल्व बॉडी पर दो इंटीग्रल फ्लैंज की फोर्जिंग/मशीनिंग को समाप्त करता है।
हल्का वजन: उपकरण उठाए बिना मैन्युअल रूप से संभाला जा सकता है, विशेष रूप से बड़े व्यास (जैसे, DN200 और ऊपर) के लिए।
स्वतंत्र रूप से हटाया नहीं जा सकता: वेफर वाल्व को बदलने के लिए, दोनों पाइप फ्लैंज को डिस्कनेक्ट करना होगा (यानी, पाइप को अलग करना होगा)। इसलिए, इसका उपयोग पाइप डेड-एंड पर या जहां केवल एक तरफ से पहुंच हो, नहीं किया जा सकता है।
अच्छे संरेखण की आवश्यकता है: गलत संरेखित पाइप फ्लैंज वाल्व को मोड़ सकते हैं और सील विफलता का कारण बन सकते हैं।
बहुत अधिक दबाव के लिए नहीं: आमतौर पर निम्न से मध्यम दबाव (≤ पीएन40 / कक्षा 300) में उपयोग किया जाता है; अति-उच्च दबाव वाल्व बॉडी को विकृत कर सकता है।

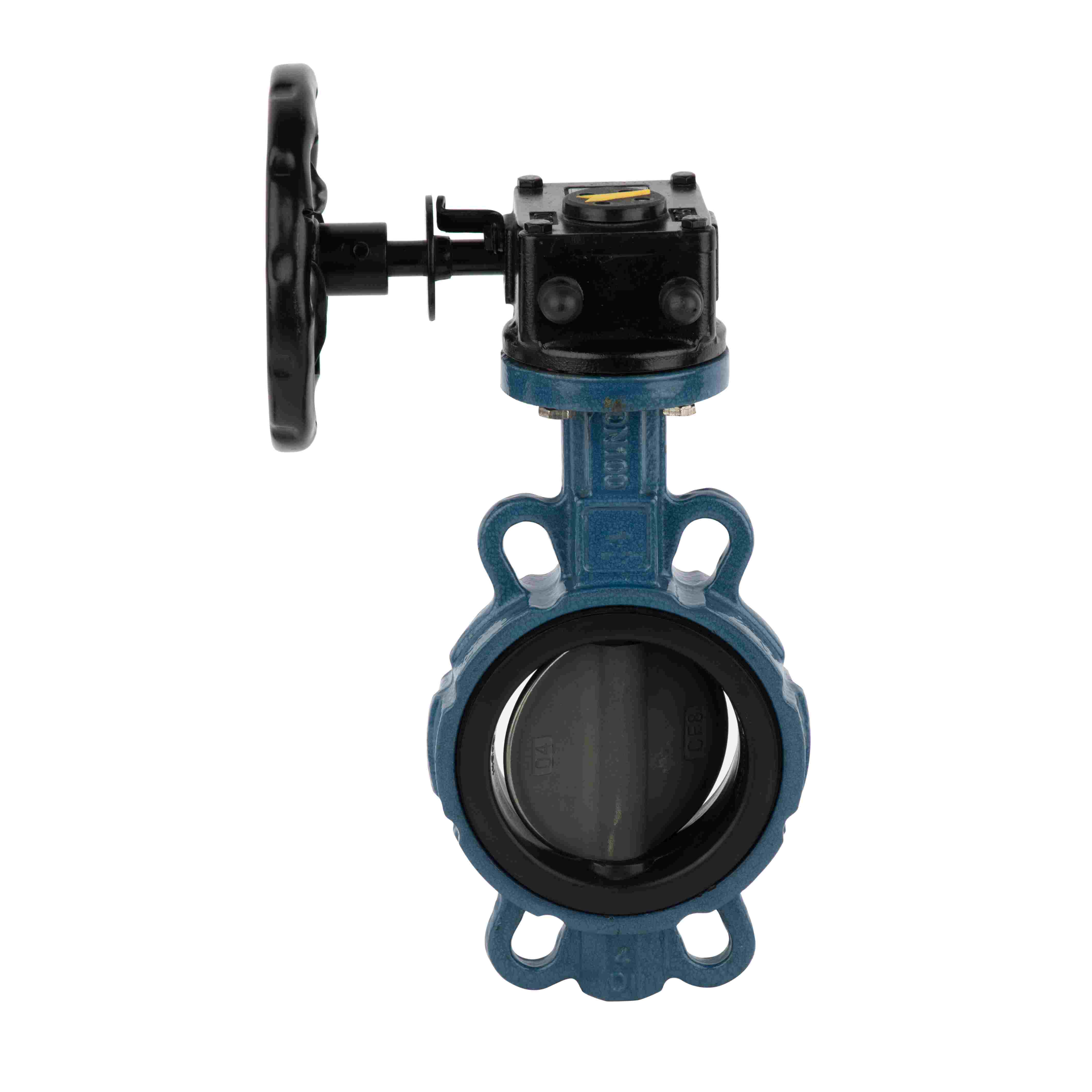

वेफर बटरफ्लाई वाल्व: जल उपचार, एचवीएसी, अग्नि सुरक्षा प्रणालियाँ - कम लागत और आसान स्थापना के कारण आम हैं।
वेफर चेक वाल्व: बैकफ्लो रोकें; स्विंग चेक वाल्वों की तुलना में बहुत छोटा, सीधे फ्लैंग्स के बीच क्लैंप किया गया।
वेफर पंक्तिबद्ध वाल्व: संक्षारण प्रतिरोधी अनुप्रयोग।
बोल्ट की लंबाई की सटीक गणना की जानी चाहिए:
2 × पाइप निकला हुआ किनारा मोटाई + वाल्व आमने-सामने की लंबाई + 2 × गैसकेट मोटाई + 2 × नट ऊंचाई
संबंधित पाइप फ्लैंज मानकों (जैसे, जीबी/टी 9119, एचजी/टी 20592) के साथ उपयुक्त वेफर कनेक्शन मानकों (जैसे, ईएन 593, एपीआई 609, जीबी/टी 12238) का उपयोग करें।
असमान क्लैम्पिंग से बचने के लिए समान बोल्ट टॉर्क लागू करें, जो डिस्क बाइंडिंग (तितली वाल्व के साथ एक आम समस्या) का कारण बन सकता है।
वेफर-प्रकार एक कनेक्शन डिज़ाइन है जिसका उद्देश्य हल्के वजन, कम लागत और त्वरित स्थापना है। यह अनिवार्य रूप से वाल्व को दो पाइप फ्लैंग्स के बीच "क्लैम्प्ड घटक" के रूप में मानता है। चयन में दबाव रेटिंग, रखरखाव पहुंच और निष्कासन आवृत्ति पर विचार करना चाहिए।
