"लग-टाइप कनेक्शन" आमतौर पर पाइप फ्लैंज के बीच लग-स्टाइल बटरफ्लाई वाल्व स्थापित करने की विधि को संदर्भित करता है। यह कनेक्शन विधि औद्योगिक पाइपिंग सिस्टम में बहुत आम है। इसे इसका नाम बोल्ट छेद के साथ "लग" संरचनाओं वाले वाल्व बॉडी से मिला है।
इस कनेक्शन विधि को बेहतर ढंग से समझने के लिए, इसकी तुलना एक अन्य सामान्य प्रकार से की जा सकती है: वेफर-शैली कनेक्शन।
स्वतंत्र कनेक्शन, गैर-हस्तक्षेप: लग-प्रकार के कनेक्शन की सबसे उल्लेखनीय विशेषता यह है कि प्रत्येक तरफ के पाइप स्वतंत्र रूप से बोल्ट का उपयोग करके वाल्व से सुरक्षित होते हैं। अर्थात्, बायीं ओर का निकला हुआ किनारा वाल्व के बायें लग्स पर बोल्ट किया गया है, और दाहिनी ओर का निकला हुआ किनारा इसी तरह दायें लग्स पर बोल्ट किया गया है। यह पाइपिंग के प्रत्येक पक्ष को विपरीत पक्ष की सील को प्रभावित किए बिना स्वतंत्र रूप से हटाने की अनुमति देता है।

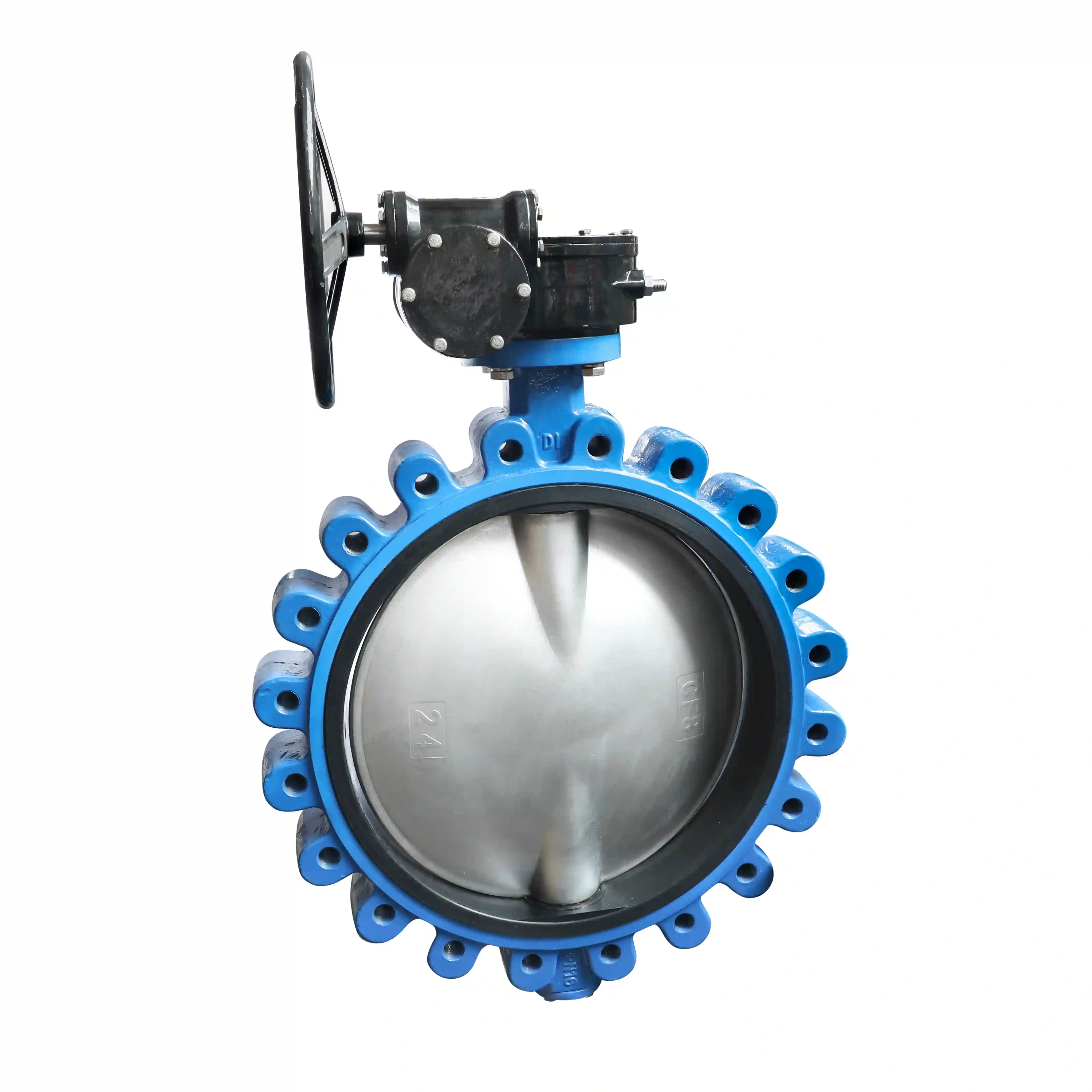

इसे रखोलुग-शैली तितली वाल्वदो पाइप फ्लैंग्स के बीच और बोल्ट छेद को संरेखित करें।
थ्रेडेड छेद या वाल्व के संबंधित लग्स पर छेद के माध्यम से प्रत्येक तरफ निकला हुआ किनारा सुरक्षित रूप से बांधने के लिए बोल्ट का उपयोग करें।
यह डिज़ाइन कई विशिष्ट लाभ प्रदान करता है:
"डेड-एंड" सेवा की सुविधा प्रदान करता है: जब वाल्व को पाइपलाइन के अंत में स्थापित करने की आवश्यकता होती है (उदाहरण के लिए, पाइप समाप्ति पर एक नाली वाल्व के रूप में), तो केवल एक तरफ एक निकला हुआ किनारा होता है। एक लग-शैली वाल्व को सीधे उस एकल निकला हुआ किनारा पर बोल्ट किया जा सकता है - कुछ ऐसा जो वेफर-शैली वाल्व नहीं कर सकता है।
बेहतर सिस्टम स्थिरता: वेफर-शैली वाल्वों की तुलना में, जो फ्लैंग्स के बीच उन्हें जकड़ने वाले लंबे बोल्ट पर निर्भर होते हैं, लग-शैली वाल्वों का स्वतंत्र निर्धारण मजबूत समर्थन प्रदान करता है। ऐसे अनुप्रयोगों में जहां पाइपलाइनें कंपन या उतार-चढ़ाव वाले दबाव का अनुभव करती हैं, यह कनेक्शन विधि उच्च स्थिरता और विश्वसनीयता प्रदान करती है।
आसान रखरखाव: क्योंकि पाइपिंग के दोनों किनारे स्वतंत्र रूप से जुड़े हुए हैं, जब वाल्व की सेवा या प्रतिस्थापन करना आवश्यक होता है, तो केवल उस तरफ को अलग करने की आवश्यकता होती है जिस पर काम करने की आवश्यकता होती है। पाइपिंग के दोनों किनारों को एक साथ डिस्कनेक्ट करने की कोई आवश्यकता नहीं है, जिससे डाउनटाइम काफी कम हो जाता है।
-
