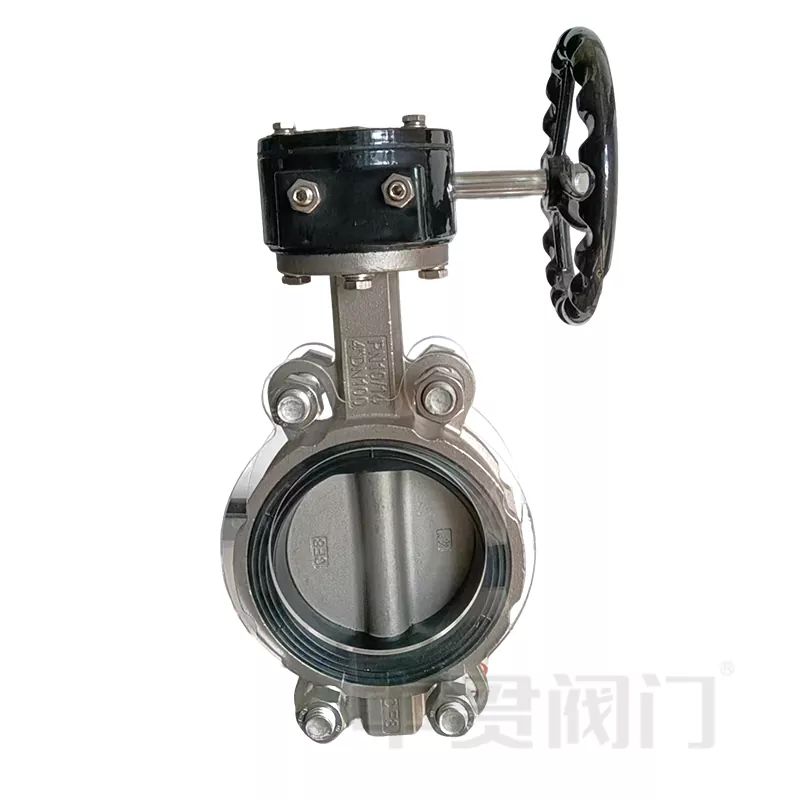

304 या 316 ग्रेड स्टेनलेस स्टील तितली वाल्व

304 या 316 ग्रेड स्टेनलेस स्टील तितली वाल्व की संरचनात्मक सीमाओं के कारण, यह उन उद्योगों के लिए उपयुक्त नहीं है जो उच्च तापमान, उच्च दबाव, जंग और पहनने के लिए प्रतिरोधी हैं। एक अपेक्षाकृत उन्नत तितली वाल्व तीन सनकी धातु हार्ड सील बटरफ्लाई वाल्व है, जहां वाल्व बॉडी और वाल्व सीट जुड़े हुए घटक हैं, और वाल्व सीट की सीलिंग सतह परत को गर्मी प्रतिरोधी और संक्षारण-प्रतिरोधी मिश्र धातु सामग्री के साथ वेल्डेड किया जाता है। मल्टी-लेयर सॉफ्ट स्टैक्ड सीलिंग रिंग वाल्व प्लेट पर तय की जाती है। पारंपरिक तितली वाल्वों की तुलना में, इस तितली वाल्व में उच्च तापमान प्रतिरोध, आसान संचालन, घर्षण रहित उद्घाटन और समापन के फायदे हैं, और बंद होने पर ट्रांसमिशन तंत्र के टॉर्क की वृद्धि के साथ सीलिंग के लिए क्षतिपूर्ति करना, जो सीलिंग प्रदर्शन में सुधार करता है और बटरफ्लाई वाल्व के सेवा जीवन को बढ़ाता है

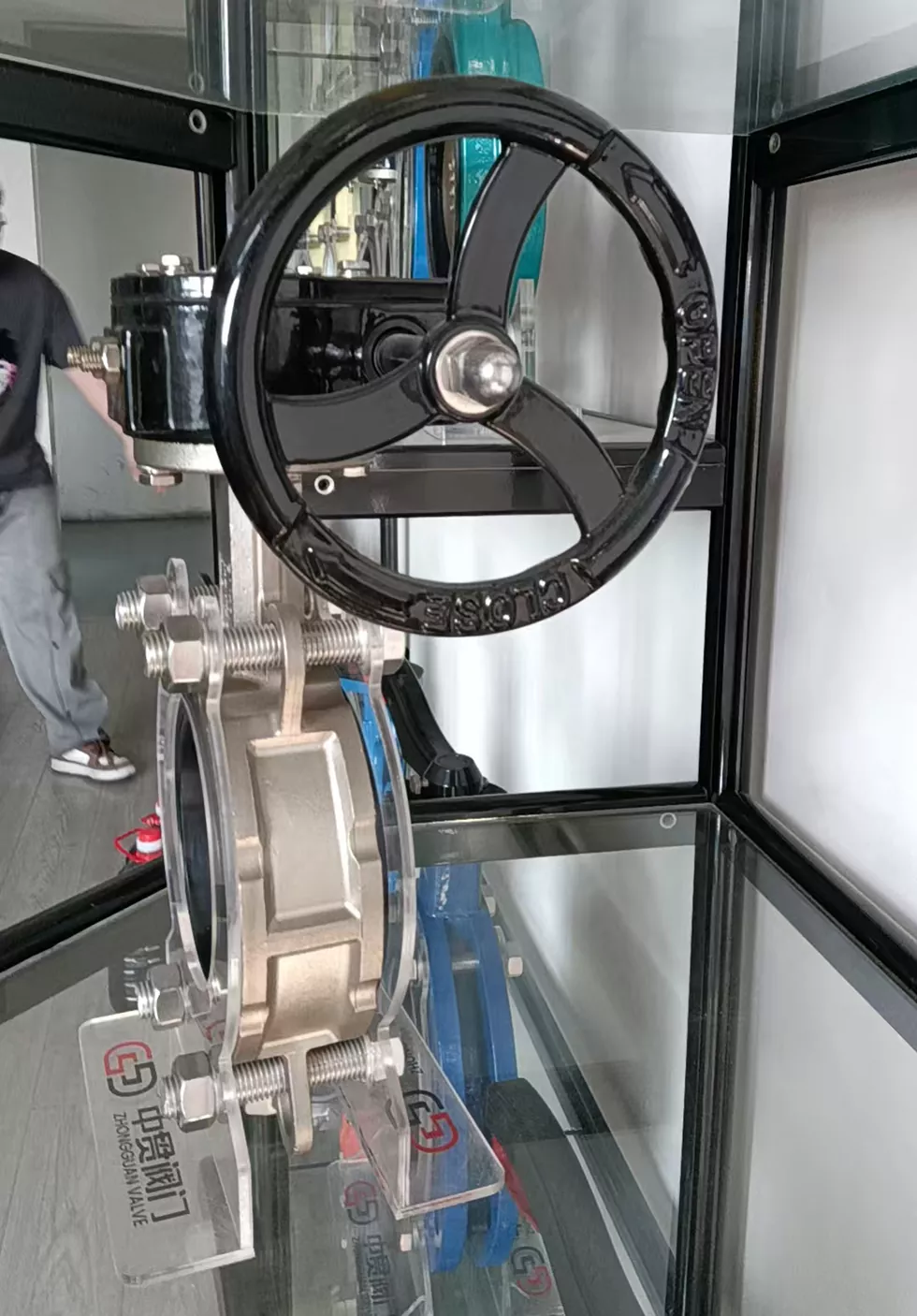

स्टेनलेस स्टील बटरफ्लाई वाल्वेसरे, झोंगगुआन वाल्व के सबसे अधिक बिकने वाले उत्पादों में से एक, अक्सर दक्षिण पूर्व एशियाई देशों को निर्यात किया जाता है, और पांच मध्य एशियाई देशों में वितरक भी हैं
वाल्व बॉडी: यह आमतौर पर स्टेनलेस स्टील (जैसे 304, 316, आदि) से बना होता है, जिसमें मजबूत संक्षारण प्रतिरोध होता है और यह विभिन्न कार्य स्थितियों के लिए उपयुक्त है।
प्लेट: एक डिस्क-आकार की संरचना जो रोटेशन के माध्यम से द्रव के प्रवाह को नियंत्रित करती है। तितली प्लेट सामग्री वाल्व शरीर के अनुरूप हो सकती है या अन्य पहनने के प्रतिरोधी/संक्षारण प्रतिरोधी सामग्री का उपयोग किया जा सकता है।
वाल्व स्टेम: एक्ट्यूएटर को तितली प्लेट से जोड़ता है, स्विचिंग या समायोजन प्राप्त करने के लिए टोक़ को प्रेषित करता है।
सीलिंग रिंग: सामान्य सामग्री में वाल्व बंद होने पर सीलिंग प्रदर्शन सुनिश्चित करने के लिए रबर, पीटीएफई या धातु सील शामिल हैं।
निष्पादन तंत्र: मैनुअल (हैंडल, वर्म गियर), इलेक्ट्रिक, वायवीय या हाइड्रोलिक ड्राइव मोड

आवेदन

स्टेनलेस स्टील बटरफ्लाई वाल्व का उपयोग कई अलग -अलग क्षेत्रों में किया जा सकता है, जैसे कि जल उपचार: नगरपालिका जल आपूर्ति, सीवेज उपचार।

रासायनिक/दवा: संक्षारक मीडिया का परिवहन (316L जैसे उच्च श्रेणी के स्टेनलेस स्टील की आवश्यकता होती है)।

खाद्य और पेय: सेनेटरी ग्रेड बटरफ्लाई वाल्व (एफडीए मानकों को पूरा करने के लिए पॉलिश)।

एचवीएसी: कोल्ड एंड हॉट वॉटर सर्कुलेशन सिस्टम।

जहाज/ऊर्जा: समुद्री जल प्रणाली, बॉयलर पाइपलाइन।

नोट

स्टेनलेस स्टील बटरफ्लाई वाल्व की विशेषताओं के बारे में निम्नलिखित मुद्दों पर भी ध्यान दिया जाना चाहिए: संक्षारण, तापमान और कण सामग्री (सीलिंग सामग्री का चयन करते समय)।

दबाव रेटिंग: PN10, PN16, आदि (पाइपलाइन डिजाइन दबाव के अनुसार चयनित)। कनेक्शन के तरीके: निकला हुआ किनारा प्रकार, क्लैंप प्रकार, वेल्डिंग प्रकार (पाइपलाइन इंटरफ़ेस के आधार पर)।

मानक प्रमाणन: एपीआई, एएनएसआई, आईएसओ या राष्ट्रीय मानक (जैसे जीबी/टी 12238)।
