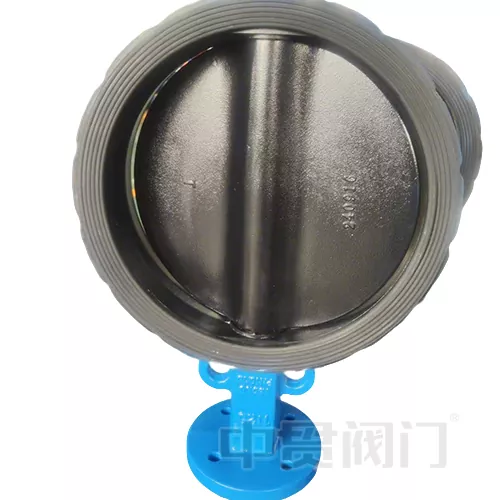

EN593 डिजाइन मानक तितली वाल्व

यूरोप में औद्योगिक वाल्व के क्षेत्र में एक महत्वपूर्ण विनिर्देश के रूप में, EN593 डिजाइन मानक धातु तितली वाल्व के डिजाइन, निर्माण और परीक्षण के लिए एक व्यवस्थित रूपरेखा प्रदान करता है। यह लेख मानक की मुख्य आवश्यकताओं का गहराई से विश्लेषण करेगा और औद्योगिक परिदृश्यों में इस मानक (एन 593 डिजाइन मानक बटरफ्लाई वाल्व) को पूरा करने वाले तितली वाल्व के तकनीकी लाभों का पता लगाएगा।

EN593 मानक के मुख्य विनिर्देश

EN593 को यूरोपियन कमेटी फॉर मानकीकरण (CEN) द्वारा विकसित किया गया था और यह अलगाव, विनियमन और नियंत्रण कार्यों को कवर करते हुए, flanged या बट-वेल्डेड पाइपलाइन सिस्टम में धातु तितली वाल्व के डिजाइन पर लागू होता है। इसके तकनीकी हाइलाइट्स में शामिल हैं:

दबाव और आकार सीमा:

1। नाममात्र का दबाव (पीएन): 2.5 से 40 बार; अमेरिकी मानक ग्रेड (वर्ग): 150 से 300;

2। नाममात्र व्यास (DN): DN20 से DN2400, 2.4-मीटर व्यास डिजाइन (DN2400) के अधिकतम समर्थन के साथ;

3। विशेष अनुप्रयोगों (जैसे प्रक्रिया नियंत्रण) को EN1349 और EN60534-2-1 पूरक मानकों के संदर्भ में आवश्यकता होती है।

सामग्री और संरचनात्मक आवश्यकताएं:

1। वाल्व शरीर को संक्षारण प्रतिरोधी धातु (जैसे कार्बन स्टील, स्टेनलेस स्टील या डुप्लेक्स स्टील) से बना होना चाहिए और एन 10204 सामग्री प्रमाणन से मिलना चाहिए;

2। वाल्व स्टेम और बटरफ्लाई प्लेट में टॉर्सनल स्ट्रेंथ होनी चाहिए, और वाल्व सीट सील को नरम सील (ईपीडीएम/एफकेएम) या मेटल-टू-मेटल हार्ड सील के लिए अनुकूलित किया जाना चाहिए;

3। निकला हुआ किनारा कनेक्शन आयाम वैश्विक अंतर्विरोध सुनिश्चित करने के लिए EN 558 मानक का सख्ती से पालन करते हैं।

प्रदर्शन परीक्षण विनिर्देश:

1। सीलिंग टेस्ट: आईएसओ 5208 मानक के अनुसार, शून्य रिसाव को रेटेड दबाव के 1.1 गुना पर प्राप्त किया जाता है;

2। ऑपरेटिंग टोक़ सत्यापन: एक्ट्यूएटर स्थापित होने के बाद, इसे 1000 उद्घाटन और समापन चक्र परीक्षण पास करना होगा, और टोक़ में उतार -चढ़ाव है;

3। दबाव शक्ति परीक्षण: वाल्व बॉडी को विरूपण के बिना 3 मिनट के लिए पीएन दबाव के 1.5 गुना के हाइड्रोस्टैटिक दबाव परीक्षण का सामना करना होगा

Ouren593 डिजाइन मानक तितली वाल्व इन मानक का सख्ती से पालन करें, यदि आपको अन्य मानक की पुष्टि करने की आवश्यकता है तो कृपया हमसे संपर्क करें।

तकनीकी लाभ

तकनीकी लाभ:

बटरफ्लाई वाल्व जो EN593 मानक (EN593 डिज़ाइन स्टैंडर्ड बटरफ्लाई वाल्व) के साथ अनुपालन करता है, निम्नलिखित परिदृश्यों में अच्छा प्रदर्शन करता है:

कठोर मीडिया के लिए अनुकूलन:

1। हलार, पीटीएफई या धातु चढ़ाना के साथ तितली प्लेट की सतह को अनुकूलित करके, यह मजबूत एसिड, उच्च तापमान भाप और अपघर्षक दानेदार मीडिया 13 का सामना कर सकता है;

2। उदाहरण के लिए, DN1600 वाल्व एक पेट्रोकेमिकल प्लांट के सल्फर रिकवरी सिस्टम में लंबे समय तक 150 ℃ और PN16 की स्थिति में H2S संक्षारण का सामना कर सकता है।

उच्च दक्षता सीलिंग डिजाइन:

1। द्विदिश सीलिंग संरचना (डबल सनकी या ट्रिपल सनकी) खोलने और बंद करने के घर्षण को कम करता है और वाल्व सीट के जीवन का विस्तार करता है;

2। सॉफ्ट सील वाल्व सीट का रिसाव स्तर कक्षा VI (बबल-लेवल सील) तक पहुंचता है, और हार्ड सील अग्नि सुरक्षा मानक (एपीआई 607) से मिलता है।

बुद्धिमान उन्नयन क्षमता

1। मानकीकृत ISO5211 वर्ग शाफ्ट इंटरफ़ेस (F05-F25) इलेक्ट्रिक/वायवीय एक्ट्यूएटर्स के तेजी से एकीकरण का समर्थन करता है;

2। औद्योगिक इंटरनेट ऑफ थिंग्स (IIOT) के साथ संयुक्त, वाल्व टॉर्क, तापमान और रिसाव चेतावनी डेटा की वास्तविक समय में निगरानी की जा सकती है।
