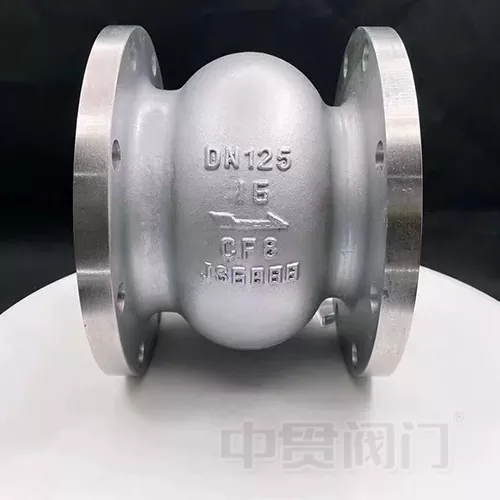

लिफ्ट प्रकार चेक वाल्व

लिफ्ट टाइप चेक वाल्व एक स्वचालित वाल्व है जिसका मुख्य कार्य माध्यम के यूनिडायरेक्शनल प्रवाह की अनुमति देना और बैकफ़्लो को रोकना है। इसका व्यापक रूप से विभिन्न औद्योगिक और नगरपालिका पाइपलाइन प्रणालियों में उपयोग किया जाता है और यह सिस्टम दबाव स्थिरता और उपकरण सुरक्षा सुनिश्चित करने के लिए एक प्रमुख घटक है।झोंगगुआन वाल्व19 वर्षों से वाल्वों में विशेषज्ञता रखने वाला निर्माता, लिफ्ट चेक वाल्व का उत्पादन करता है जो अंतरराष्ट्रीय मानकों का सख्ती से पालन करता है। पूरे चीन में अपनी आपूर्ति श्रृंखला के लाभों का लाभ उठाते हुए, कंपनी विभिन्न परिचालन स्थितियों के लिए उपयुक्त उच्च गुणवत्ता वाली सामग्रियों का चयन करती है, संरचनात्मक तर्कसंगतता और उपयोग में आसानी को संतुलित करती है। विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए अनुकूलित विनिर्देश उपलब्ध हैं।

हमारे लिफ्ट चेक वाल्व एक लंबवत चलती वाल्व डिस्क संरचना का उपयोग करते हैं, अनावश्यक डिजाइन को खत्म करते हैं और प्रवाह पथ लेआउट को अनुकूलित करते हैं। पारंपरिक चेक वाल्वों की तुलना में, वे अधिक सटीक उद्घाटन और समापन प्रतिक्रिया, अधिक स्थिर सीलिंग प्रदर्शन और कम प्रवाह प्रतिरोध हानि प्रदान करते हैं। वे पानी, भाप, तेल और संक्षारक तरल पदार्थों सहित विभिन्न मीडिया के लिए उपयुक्त हैं, जो उन्हें बाजार में सबसे अधिक लागत प्रभावी चेक वाल्वों में से एक बनाता है।

उत्पाद कार्य सिद्धांत

झोंगगुआन वाल्व लिफ्ट प्रकार चेक वाल्व द्रव दबाव और यांत्रिक संरचना के सहक्रियात्मक प्रभाव के आधार पर संचालित होता है। यह मैन्युअल या बाहरी बल के बिना स्वचालित उद्घाटन और समापन नियंत्रण प्राप्त करता है। विशिष्ट प्रक्रिया इस प्रकार है:

1. आगे का प्रवाह: जब माध्यम पाइपलाइन के साथ आगे बहता है, तो द्रव का दबाव वाल्व डिस्क और स्प्रिंग बल के वजन पर काबू पा लेता है, वाल्व डिस्क को लंबवत ऊपर की ओर धकेलता है, जिससे वाल्व सीट और वाल्व डिस्क के बीच एक सुचारू प्रवाह पथ बनता है, जिससे माध्यम आसानी से गुजर सकता है;

2. रिवर्स कट-ऑफ: जब माध्यम प्रवाह बंद हो जाता है या रिवर्स प्रवाह प्रवृत्ति होती है, तो द्रव दबाव गायब हो जाता है। अपने स्वयं के वजन और स्प्रिंग के पुनर्स्थापन बल की संयुक्त कार्रवाई के तहत, वाल्व डिस्क तेजी से और लंबवत रूप से उतरती है, एक सील प्राप्त करने और माध्यम के बैकफ्लो को रोकने के लिए वाल्व सीट के खिलाफ कसकर फिट होती है।

3. स्थिरता की गारंटी: स्प्रिंग-असिस्टेड डिज़ाइन वाल्व डिस्क की समापन गति को तेज करता है, पानी के हथौड़े को कम करता है, और वाल्व डिस्क और वाल्व सीट के बीच टकराव के कारण होने वाले घिसाव से बचाता है, उत्पाद के जीवनकाल को बढ़ाता है और पाइपलाइन प्रणाली के दीर्घकालिक स्थिर संचालन को सुनिश्चित करता है।

मुख्य उत्पाद विशेषताएँ

हम अपने लिफ्ट टाइप चेक वाल्व के डिजाइन और उत्पादन में कई व्यावहारिक तकनीकों को शामिल करते हुए लगातार वास्तविक परिचालन स्थितियों को प्राथमिकता देते हैं। इसके परिणामस्वरूप निम्नलिखित मुख्य विशेषताएं होती हैं जो उन्हें सामान्य समान उत्पादों से अलग करती हैं:

• सटीक उद्घाटन और समापन: रैखिक अक्षीय उठाने की संरचना तेजी से खुलने और बंद होने की प्रतिक्रिया सुनिश्चित करती है, जाम और देरी को खत्म करती है, प्रभावी ढंग से पानी के हथौड़े को खत्म करती है, और इसे लगातार पंप स्टार्ट-स्टॉप संचालन के लिए उपयुक्त बनाती है;

• विश्वसनीय सीलिंग: धातु-इलास्टोमर मिश्रित सीलिंग सतह डिजाइन का उपयोग करते हुए, सीलिंग प्रदर्शन स्थिर है, 0.01 एल/मिनट·एम से नीचे दीर्घकालिक रिसाव नियंत्रण के साथ, और पारंपरिक चेक वाल्व की तुलना में पहनने की दर बहुत कम है;

• कम प्रवाह प्रतिरोध: अनुकूलित प्रवाह चैनल डिज़ाइन मीडिया प्रवाह के दौरान प्रतिरोध हानि को कम करता है, रेटेड प्रवाह पर दबाव हानि 0.15 बार से अधिक नहीं होती है, जो सिस्टम ऊर्जा संरक्षण और खपत में कमी में योगदान करती है;

• सुविधाजनक रखरखाव: मॉड्यूलर संरचनात्मक डिजाइन नियमित रखरखाव के लिए पाइप फ्लैंग्स को अलग करने की आवश्यकता को समाप्त करता है। तकनीशियन शीर्ष निरीक्षण बंदरगाह के माध्यम से 90% से अधिक रखरखाव कार्य पूरा कर सकते हैं, जिससे रखरखाव का समय काफी कम हो जाता है और रखरखाव की लागत कम हो जाती है;

• व्यापक अनुकूलता: सामग्री और विशिष्टताओं को विभिन्न दबाव, तापमान और मीडिया स्थितियों के अनुकूल अनुकूलित किया जा सकता है, जिसमें डीएन 15 से डीएन 300 तक विभिन्न प्रकार के नाममात्र व्यास और 1.6 एमपीए से 4.0 एमपीए तक दबाव रेटिंग शामिल है, जो कई क्षेत्रों की खरीद आवश्यकताओं को पूरा करती है।

उत्पाद तकनीकी लाभ

I. संरचनात्मक डिजाइन लाभ

हमारे लिफ्ट टाइप चेक वाल्व का संरचनात्मक डिज़ाइन, उद्योग के 19 वर्षों के अनुभव और विभिन्न परिचालन स्थितियों से मिले फीडबैक के साथ, बहु-आयामी अनुकूलन से गुजरा है, जिसके परिणामस्वरूप अलग-अलग तकनीकी लाभ प्राप्त हुए हैं:

रैखिक उद्घाटन और समापन संरचना: पारंपरिक स्विंग चेक वाल्व की तुलना में, वाल्व डिस्क के लिए एक अक्षीय उठाने वाले डिज़ाइन का उपयोग करते हुए, यह प्रभावी रूप से पानी के हथौड़ा को समाप्त करता है। प्रायोगिक सत्यापन से पता चलता है कि DN200 पाइपलाइन प्रणाली में, यह पानी के हथौड़े के दबाव में उतार-चढ़ाव को 62% तक कम कर सकता है, पाइपलाइनों और उपकरणों को प्रभाव क्षति से बचा सकता है;

मॉड्यूलर असेंबली: वाल्व बॉडी, वाल्व डिस्क, स्प्रिंग और अन्य घटक एक मॉड्यूलर डिजाइन को अपनाते हैं, जिससे उच्च असेंबली परिशुद्धता और सुविधाजनक डिस्सेप्लर सुनिश्चित होता है। यह न केवल उत्पादन परीक्षण की सुविधा प्रदान करता है बल्कि बाद के रखरखाव के लिए भी सुविधा प्रदान करता है, रखरखाव की कठिनाई और श्रम लागत को कम करता है;

हल्का अनुकूलन: संरचनात्मक मजबूती सुनिश्चित करते हुए, वाल्व बॉडी दीवार की मोटाई डिजाइन को उत्पाद के वजन को कम करने, परिवहन और स्थापना की सुविधा के साथ-साथ पाइपलाइन लोड दबाव को कम करने के लिए अनुकूलित किया गया है, जिससे यह उच्च ऊंचाई और सीमित स्थानों जैसे विशेष स्थापना परिदृश्यों के लिए उपयुक्त हो गया है।

द्वितीय. सामग्री चयन लाभ

झोंगगुआन वाल्व विभिन्न परिचालन स्थितियों के आधार पर उपयुक्त सामग्रियों का चयन करने के लिए उत्तरी और दक्षिणी चीन में अपनी एकीकृत आपूर्ति श्रृंखला का लाभ उठाता है, जिससे इसके लिफ्ट प्रकार चेक वाल्व की स्थायित्व और अनुकूलनशीलता सुनिश्चित होती है। विशिष्ट सामग्री अनुप्रयोग इस प्रकार हैं:

नियमित संचालन की स्थिति: QT400-15 डक्टाइल आयरन और 2Cr13 स्टेनलेस स्टील का उपयोग किया जाता है, जो उच्च लागत-प्रभावशीलता, संक्षारण प्रतिरोध और पहनने के प्रतिरोध की पेशकश करता है, जो पानी, भाप और साधारण तेल मीडिया के लिए उपयुक्त है।

संक्षारक संचालन स्थितियाँ: ZG1Cr18Ni9Ti स्टेनलेस स्टील का उपयोग किया जाता है, जो क्लोराइड आयनों, नाइट्रिक एसिड और अन्य संक्षारक मीडिया के लिए मजबूत प्रतिरोध प्रदान करता है, जो समुद्री जल अलवणीकरण, रासायनिक संक्षारण पाइपलाइनों और अन्य परिदृश्यों के लिए उपयुक्त है।

उच्च तापमान और उच्च दबाव परिचालन की स्थिति: उच्च तापमान प्रतिरोधी मिश्र धातु सामग्री का उपयोग किया जाता है, जिसका तापमान प्रतिरोध 300 ℃ तक और दबाव प्रतिरोध 4.0MPa तक होता है, जो बिजली संयंत्रों, बॉयलरों और अन्य अनुप्रयोगों में उच्च तापमान और उच्च दबाव पाइपलाइन प्रणालियों के लिए उपयुक्त है।

मानकों का अनुपालन सुनिश्चित करने, स्रोत से उत्पाद की गुणवत्ता की गारंटी देने, उत्पाद के जीवनकाल को बढ़ाने, प्रतिस्थापन आवृत्ति को कम करने और ग्राहकों के लिए दीर्घकालिक खरीद लागत को कम करने के लिए सभी सामग्रियों को कठोर भौतिक और रासायनिक परीक्षण से गुजरना पड़ता है।

तृतीय. विनिर्माण प्रक्रिया के लाभ

तियानजिन और वानजाउ में हमारे दो प्रमुख उत्पादन अड्डे हैं, जो उन्नत सीएनसी मशीनिंग और परीक्षण उपकरणों से सुसज्जित हैं। हम प्रत्येक लिफ्ट प्रकार चेक वाल्व की सुसंगत गुणवत्ता सुनिश्चित करने के लिए मानकीकृत उत्पादन प्रक्रियाओं को नियोजित करते हैं:

परिशुद्धता मशीनिंग: वाल्व सीटों और वाल्व डिस्क जैसे प्रमुख घटकों को सीएनसी खराद पर सटीक रूप से मशीनीकृत किया जाता है, जिससे उच्च मशीनिंग सटीकता और एक तंग सील सुनिश्चित होती है, जिससे रिसाव का खतरा कम हो जाता है।

सख्त परीक्षण: हमने आगमन पर कच्चे माल के निरीक्षण और उत्पादन के दौरान यादृच्छिक जांच से लेकर तैयार उत्पाद हाइड्रोस्टैटिक परीक्षण और वायुरोधी परीक्षण तक एक व्यापक परीक्षण प्रणाली स्थापित की है। प्रत्येक चरण मानकों को पूरा करता है, और अयोग्य उत्पादों को कारखाने से बाहर निकलने की सख्त मनाही है।

मानकीकृत उत्पादन: हम जीबी/टी 12235-2022 और एपीआई 6डी जैसे मानकों के अनुसार निर्माण करते हैं, जो मुख्यधारा के अंतरराष्ट्रीय विनिर्देशों के साथ संगतता सुनिश्चित करते हैं। इससे ग्राहक को मौजूदा उपकरणों को बदलने की सुविधा मिलती है, जिससे खरीद और प्रतिस्थापन लागत कम हो जाती है।

उत्पाद अनुप्रयोग परिदृश्य

झोंगगुआन वाल्व लिफ्ट प्रकार चेक वाल्व, उनकी व्यापक अनुकूलन क्षमता के साथ, औद्योगिक, नगरपालिका और पर्यावरण क्षेत्रों को कवर करते हुए कई क्षेत्रों में पाइपलाइन सिस्टम पर लागू किया जा सकता है। विशिष्ट अनुप्रयोग परिदृश्य इस प्रकार हैं:

I. औद्योगिक क्षेत्र

पेट्रोकेमिकल उद्योग: कच्चे तेल, परिष्कृत तेल और रासायनिक कच्चे माल के परिवहन करने वाली पाइपलाइनों के लिए उपयुक्त, बैकफ्लो को रोकता है जो उपकरण, अपशिष्ट पदार्थों को नुकसान पहुंचा सकता है और उत्पादन सुरक्षा सुनिश्चित करता है;

बिजली उद्योग: थर्मल और जलविद्युत उत्पादन प्रणालियों में बॉयलर फीडवाटर, ठंडा पानी और भाप पाइपलाइनों में उपयोग किया जाता है, जो मीडिया के रिवर्स प्रवाह को रोकता है और जनरेटर इकाइयों के स्थिर संचालन को सुनिश्चित करता है;

धातुकर्म उद्योग: धातुकर्म अपशिष्ट जल और उच्च तापमान ग्रिप गैस का उपचार करने वाली पाइपलाइनों के लिए उपयुक्त, संक्षारक मीडिया और कुछ तापमानों के लिए प्रतिरोधी, धातुकर्म प्रक्रियाओं की सुचारू प्रगति सुनिश्चित करता है।

द्वितीय. नगरपालिका और सार्वजनिक सेवा क्षेत्र

जल उपचार: जल आपूर्ति और जल निकासी पाइपलाइनों और वाटरवर्क्स और सीवेज उपचार संयंत्रों की रासायनिक खुराक पाइपलाइनों में सीवेज बैकफ्लो और स्वच्छ जल संदूषण को रोकने के लिए उपयोग किया जाता है, जिससे जल उपचार प्रणाली का स्थिर संचालन सुनिश्चित होता है।

म्यूनिसिपल हीटिंग: गर्म पानी के बैकफ़्लो को रोकने, स्थिर हीटिंग दबाव सुनिश्चित करने और हीटिंग दक्षता में सुधार करने के लिए शहरी केंद्रीकृत हीटिंग पाइपलाइनों के लिए अनुकूलित।

भवन जल आपूर्ति और जल निकासी: पाइपलाइन दबाव में उतार-चढ़ाव के कारण मीडिया के बैकफ़्लो को रोकने, भवन जल और अग्नि सुरक्षा सुनिश्चित करने के लिए ऊंची इमारतों की जल आपूर्ति प्रणालियों और अग्नि सुरक्षा पाइपलाइनों में उपयोग किया जाता है।

तृतीय. विशेष परिचालन शर्तें

समुद्री जल अलवणीकरण: संक्षारण प्रतिरोधी स्टेनलेस स्टील से बना, समुद्री जल और अलवणीकृत जल परिवहन पाइपलाइनों के लिए उपयुक्त, उच्च-लवणता मीडिया संक्षारण प्रतिरोधी, स्थिर अलवणीकरण प्रक्रिया सुनिश्चित करता है।

कम तापमान परिचालन की स्थिति: अनुकूलित कम तापमान अनुकूलनीय उत्पाद, -40 ℃ से 0 ℃ के कम तापमान वाले वातावरण के लिए उपयुक्त, कोल्ड चेन और कम तापमान वाले तरल परिवहन पाइपलाइनों में उपयोग किया जाता है, जो सामान्य बैकफ्लो रोकथाम कार्य सुनिश्चित करता है।

बार-बार स्टार्ट-स्टॉप संचालन की स्थिति: बार-बार पंप स्टार्ट-स्टॉप के साथ पाइपलाइन प्रणालियों के लिए अनुकूलित, जैसे कि परिसंचारी जल प्रणाली और आपातकालीन जल आपूर्ति प्रणाली, तेजी से खुलने और बंद होने की प्रतिक्रिया के साथ, पानी के हथौड़े के प्रभाव को कम करती है।
