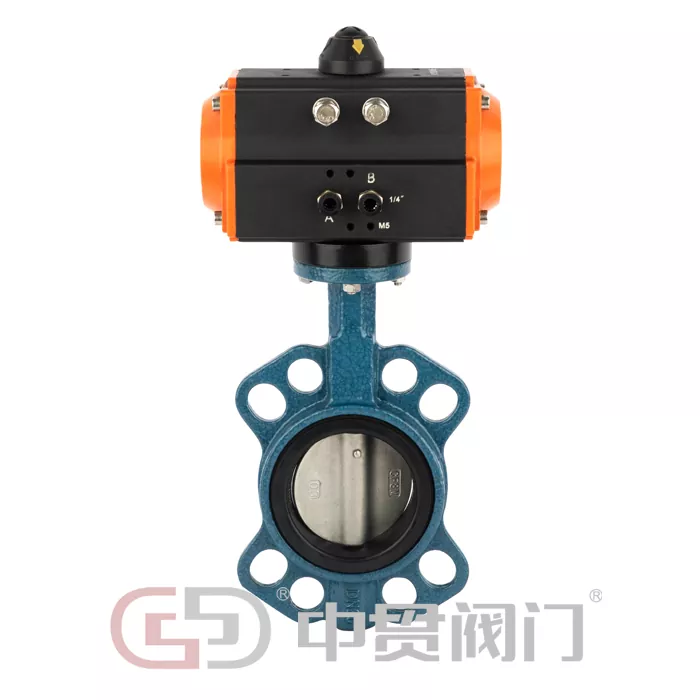

वायवीय सक्रिय तितली वाल्व

न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व एक संपीड़ित वायु संचालित तितली वाल्व है। इसके मूल में एक वायवीय एक्चुएटर और वाल्व बॉडी होती है। वायवीय एक्चुएटर वाल्व प्लेट को 90° घुमाने के लिए चलाता है, जिससे पाइपलाइन में मीडिया के प्रवाह को काटने या नियंत्रित करने का कार्य प्राप्त होता है। बटरफ्लाई वाल्व तेज़ प्रतिक्रिया और आसान संचालन प्रदान करता है। इसका उपयोग सटीक नियंत्रण के लिए एक पोजिशनर के साथ किया जा सकता है और विभिन्न औद्योगिक और नगरपालिका पाइपलाइन प्रणालियों में व्यापक रूप से उपयोग किया जाता है, जो विभिन्न मीडिया ट्रांसमिशन आवश्यकताओं के अनुकूल होता है।

झोंगगुआन वाल्व के मुख्य उत्पादों में से एक के रूप में, हमारा न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व हमारे बटरफ्लाई वाल्व उत्पादों की उच्च गुणवत्ता वाली परंपरा को जारी रखता है। कच्चे माल की खरीद से लेकर उत्पादन और प्रसंस्करण तक, और फिर तैयार उत्पाद परीक्षण तक, दीर्घकालिक स्थिर संचालन सुनिश्चित करने और विभिन्न ग्राहकों की वास्तविक परिचालन स्थितियों को पूरा करने के लिए हर कदम उद्योग मानकों का सख्ती से पालन करता है।

विशेषताएँ

न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व की मुख्य संरचना में तीन मुख्य घटक होते हैं जो स्थिर वाल्व संचालन सुनिश्चित करने के लिए एक साथ काम करते हैं। विशिष्ट संरचना इस प्रकार है:

• न्यूमेटिक एक्चुएटर: वाल्व के पावर कोर के रूप में, यह सिंगल-एक्टिंग और डबल-एक्टिंग प्रकार में आता है। एल्यूमीनियम मिश्र धातु से बना, यह हल्का, उच्च शक्ति वाला है, और स्थिर आउटपुट टॉर्क प्रदान करता है। इसे वाल्व व्यास और परिचालन स्थितियों के अनुसार लचीले ढंग से चुना जा सकता है, जिससे सुचारू वाल्व प्लेट रोटेशन और विश्वसनीय संचालन सुनिश्चित होता है।
• बटरफ्लाई वाल्व बॉडी: वाल्व बॉडी कच्चा लोहा, कच्चा स्टील या स्टेनलेस स्टील आदि से बनी होती है। प्रवाह चैनल को सुव्यवस्थित करने के लिए डिज़ाइन किया गया है और आंतरिक दीवार चिकनी है, जो प्रभावी रूप से द्रव प्रतिरोध को कम कर सकती है और सिस्टम ऊर्जा खपत को कम कर सकती है; वाल्व प्लेट एक गोलाकार संरचना अपनाती है और सीलिंग प्रदर्शन सुनिश्चित करने और मीडिया रिसाव को रोकने के लिए वाल्व सीट के साथ कसकर फिट बैठती है।
• नियंत्रण सहायक उपकरण: वाल्व पोजिशनर्स, लिमिट स्विच, सोलनॉइड वाल्व और अन्य सहायक उपकरण ग्राहकों की जरूरतों के अनुसार सुसज्जित किए जा सकते हैं। पोजिशनर्स वाल्व खोलने का सटीक समायोजन प्राप्त कर सकते हैं, सीमा स्विच वाल्व ऑपरेटिंग स्थिति पर वास्तविक समय प्रतिक्रिया प्रदान कर सकते हैं, और स्वचालित नियंत्रण प्राप्त करने के लिए एक्ट्यूएटर्स की कार्रवाई को नियंत्रित करने के लिए सोलनॉइड वाल्व का उपयोग किया जाता है।

I. ड्राइव और नियंत्रण सुविधाएँ

लचीली ड्राइव विधि: एकल-अभिनय या दोहरे-अभिनय वायवीय एक्चुएटर्स को नियोजित करता है, जो परिचालन स्थितियों के अनुसार चयन योग्य होते हैं। वायु आपूर्ति बाधित होने की स्थिति में सिंगल-एक्टिंग एक्चुएटर्स स्वचालित रूप से स्प्रिंग बल के माध्यम से रीसेट हो जाते हैं, जिससे सिस्टम सुरक्षा सुनिश्चित होती है।

सटीक और सुविधाजनक नियंत्रण: एक बुद्धिमान पोजिशनर से सुसज्जित किया जा सकता है, जो 0% से 100% तक खुलने के निरंतर समायोजन को प्राप्त करने के लिए 4-20mA वर्तमान सिग्नल प्राप्त करता है, नियंत्रण सटीकता ±0.5% -±1% तक पहुंचती है, जो उच्च-परिशुद्धता प्रवाह नियंत्रण परिदृश्यों के लिए उपयुक्त है।

तेज़ प्रतिक्रिया गति: वाल्व स्विचिंग समय केवल 3-10 सेकंड है। आपातकालीन शट-ऑफ परिदृश्यों के लिए, 1 सेकंड के भीतर पूरी तरह से बंद मॉडल को अनुकूलित किया जा सकता है, जो पारंपरिक इलेक्ट्रिक वाल्वों से कहीं बेहतर है, जो तेजी से प्रतिक्रिया की आवश्यकता वाली परिचालन स्थितियों के लिए उपयुक्त है।

द्वितीय. सीलिंग और स्थायित्व सुविधाएँ

विश्वसनीय सीलिंग प्रदर्शन: मीडिया विशेषताओं के अनुसार नरम सील या धातु सील का चयन किया जा सकता है। नरम सील एएनएसआई कक्षा VI शून्य रिसाव प्राप्त कर सकती है, जबकि धातु सील एएनएसआई कक्षा IV प्राप्त कर सकती है, प्रभावी ढंग से मीडिया रिसाव को रोक सकती है।

उच्च स्थायित्व: वाल्व बॉडी उच्च गुणवत्ता वाली सामग्री से बनी है, और वाल्व प्लेट की सतह को आवश्यकतानुसार कठोर मिश्र धातु या सिरेमिक कोटिंग के साथ लेपित किया जा सकता है, जिससे यह पहनने के लिए प्रतिरोधी और संक्षारण प्रतिरोधी बन जाता है। सीलें उच्च गुणवत्ता वाली सामग्रियों से बनी होती हैं, जो लंबी सेवा जीवन सुनिश्चित करती हैं और बाद में रखरखाव की लागत को कम करती हैं।

कॉम्पैक्ट संरचना: आकार में छोटा और वजन में हल्का, समान व्यास के गेट वाल्व का वजन केवल 1/3 से 1/5 तक होता है, इसे कम इंस्टॉलेशन स्थान की आवश्यकता होती है, इंस्टॉल करना आसान होता है, और इंस्टॉलेशन समय और लागत बचाता है।

तृतीय. अन्य मुख्य विशेषताएं

कम प्रवाह प्रतिरोध और कम ऊर्जा खपत: पूरी तरह से खुले राज्य में प्रवाह प्रतिरोध गुणांक ≤0.5 है, जो गेट वाल्व और ग्लोब वाल्व की तुलना में काफी कम है, जो उच्च प्रवाह दर अनुप्रयोगों के लिए उपयुक्त पंप, प्रशंसकों और अन्य बिजली उपकरणों की ऊर्जा खपत को प्रभावी ढंग से कम करता है।

व्यापक अनुकूलता: पानी, भाप, तेल और एसिड/क्षार समाधान जैसे विभिन्न मीडिया के लिए अनुकूलनीय, कम तापमान, उच्च तापमान और उच्च दबाव जैसी विभिन्न परिचालन स्थितियों को कवर करता है, कई उद्योगों की जरूरतों को पूरा करता है।

आसान ऑपरेशन: मैनुअल (हैंडल, वर्म गियर) और वायवीय ऑपरेशन दोनों का समर्थन करता है। वायु आपूर्ति बाधित होने पर आपातकालीन स्थिति में मैनुअल ऑपरेशन का उपयोग किया जा सकता है, जिससे सिस्टम का सामान्य संचालन सुनिश्चित हो सके।

अक्सर पूछे जाने वाले प्रश्न

1. न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व के लिए आवश्यक वायु आपूर्ति दबाव क्या है?

मानक वायु आपूर्ति दबाव 0.4-0.6 एमपीए है। इसे एक्चुएटर मॉडल और वाल्व व्यास के आधार पर उचित रूप से समायोजित किया जा सकता है। कृपया अपनी परिचालन स्थितियों के आधार पर विशिष्ट सलाह के लिए हमारी बिक्री टीम से परामर्श लें।

2. सॉफ्ट-सील और मेटल-सील न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व के बीच चयन कैसे करें?

नरम-सील प्रकार (रबर, पीटीएफई) कम दबाव, सामान्य तापमान, स्वच्छ मीडिया (जैसे नल का पानी, खाद्य-ग्रेड तरल पदार्थ) के लिए उपयुक्त हैं, जो उच्च रिसाव प्रतिरोध प्रदान करते हैं, संभावित रूप से शून्य रिसाव तक पहुंचते हैं। धातु-सील प्रकार उच्च तापमान, उच्च दबाव, कण-युक्त या संक्षारक मीडिया (जैसे भाप, रासायनिक कच्चे माल) के लिए उपयुक्त होते हैं, जो मजबूत तापमान और दबाव प्रतिरोध प्रदान करते हैं। ग्राहक अपनी मीडिया विशेषताओं और परिचालन आवश्यकताओं के आधार पर चयन कर सकते हैं।

3. क्या आप अपने न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व के बड़े-व्यास वाले मॉडल को अनुकूलित कर सकते हैं?

हाँ। हमारा मानक उत्पादन व्यास DN40-DN1600 है। बड़े व्यास वाले न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व के लिए, कृपया हमारी बिक्री टीम से संपर्क करें। हम आपकी आवश्यकताओं के अनुसार उत्पादन को अनुकूलित करेंगे, यह सुनिश्चित करते हुए कि उत्पाद परिचालन आवश्यकताओं को पूरा करता है।

4. उत्पाद की वारंटी अवधि क्या है?

हमारे न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व की एक साल की वारंटी है। वारंटी अवधि के दौरान, हम मानवीय त्रुटि के कारण नहीं होने वाली किसी भी गुणवत्ता संबंधी समस्या के लिए मुफ्त मरम्मत या प्रतिस्थापन सेवाएं प्रदान करेंगे। हम बिक्री के बाद दीर्घकालिक रखरखाव सहायता भी प्रदान करते हैं।

5. न्यूमेटिक एक्चुएटेड बटरफ्लाई वाल्व कैसे स्थापित करें और उसका रखरखाव कैसे करें?

स्थापना से पहले, जांच लें कि सभी वाल्व घटक पूर्ण और सही मॉडल के हैं, और वाल्व बॉडी के अंदर कोई विदेशी वस्तु नहीं है। स्थापना के दौरान, सुनिश्चित करें कि वाल्व पाइपलाइन के साथ संरेखित है, निकला हुआ किनारा कनेक्शन सुरक्षित है, और वेल्डिंग के दौरान सील को जलाने से बचें। दैनिक रखरखाव के लिए, वाल्व को साफ रखें, नियमित रूप से सील के घिसाव की जांच करें, खराब हुए हिस्सों को तुरंत बदलें, और सुचारू वाल्व संचालन सुनिश्चित करने के लिए ट्रांसमिशन भागों को नियमित रूप से चिकनाई दें। विस्तृत स्थापना और रखरखाव निर्देश प्रदान किए जाएंगे।
