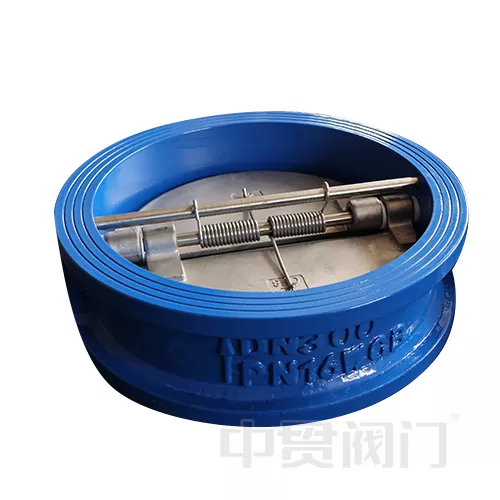

कास्ट आयरन वेफर डुअल प्लेट चेक वाल्व

कास्ट आयरन वेफर डुअल प्लेट चेक वाल्व ने ऊंची इमारतों, जिला हीटिंग नेटवर्क और खाद्य प्रसंस्करण और सफाई प्रणालियों जैसे डीएन 200 मॉडल में पंप आउटलेट में अच्छा प्रदर्शन किया है, जिसने वाणिज्यिक परिसर के एयर कंडीशनिंग सिस्टम में ठंडे पानी के बैकफ्लो के कारण होने वाले पंप बॉडी कंपन को सफलतापूर्वक दबा दिया है। इसका कम प्रवाह प्रतिरोध (सीवी मान 0.6~1.2) और रखरखाव-मुक्त विशेषताएं इसे कम दबाव वाले परिदृश्यों में लागत-प्रभावशीलता और विश्वसनीयता दोनों के लिए पसंदीदा उपकरण बनाती हैं।

संरचनात्मक और डिज़ाइन सुविधाएँ

कच्चा लोहा वेफर दोहरी प्लेट चेक वाल्व में दो सममित गोल वाल्व प्लेटें (सामग्री: लचीला लोहा) स्प्रिंग टिका से जुड़ी हुई हैं, और मोटाई व्यास का 1/10 ~ 1/12 है, यह पहली विशेषता थी, डबल स्प्रिंग सहायक डिस्क।

कास्ट आयरन बॉडी (एएसटीएम ए48 क्लास 35बी) फ्लैंग्ड चेक वाल्व की तुलना में 40% हल्की और लंबाई में 60% छोटी है, जो इसे सीमित स्थानों में स्थापना के लिए उपयुक्त बनाती है। और क्लैंपिंग इंटरफ़ेस एन 1092-2 का अनुपालन करता है और दबाव वर्गों पीएन10-पीएन16 का समर्थन करता है। इसलिए हम इसे कॉम्पैक्ट बॉडी के रूप में निष्कर्ष निकाल सकते हैं।

अंतिम है कम टॉर्क खोलना और बंद करना। अनुकूलित स्प्रिंग प्रीलोड, डिस्क खोलने का दबाव≤0.05 बार, समापन प्रतिक्रिया समय≤0.5 सेकंड और प्रवाह प्रतिरोध गुणांक (केवी मान) 0.6~1.2 है, जो पंप के आउटलेट पर एंटी-बैकफ्लो और कम हेड सिस्टम के लिए उपयुक्त है।

प्रदर्शन लाभ और प्रयोज्यता

1. अर्थव्यवस्था और स्थायित्व के बीच संतुलन:

कच्चा लोहा सामग्री की लागत स्टेनलेस-स्टील वाल्वों की तुलना में 1/3 है, और यह कोटिंग सुरक्षा के माध्यम से पीएच 6 ~ 9 के कमजोर संक्षारक तरल पदार्थ (जैसे ठंडा पानी और घरेलू सीवेज) का सामना कर सकता है;

डिज़ाइन का जीवन ≥10 वर्ष है, और रखरखाव के लिए केवल वाल्व प्लेट की नियमित सफाई की आवश्यकता होती है।

2. वॉटर हैमर का कम जोखिम:

प्रवाह दर में अचानक परिवर्तन के कारण पाइपलाइन प्रभाव को कम करने के लिए कास्ट आयरन वेफर डुअल प्लेटचेक वाल्व में डबल वाल्व प्लेट को चरणों में बंद किया जाता है, और मापा पानी के हथौड़ा दबाव का चरम मूल्य 50% ~ 70% कम हो जाता है;

3. व्यापक अनुकूलता:

लागू तापमान सीमा -20°C~120°C, पानी, तेल और कम सांद्रता वाले रसायनों (जैसे एथिलीन ग्लाइकॉल समाधान) का समर्थन करता है;

कच्चा लोहा, पीवीसी या कार्बन स्टील पाइप (गैस्केट आवश्यक) के लिए लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है।
