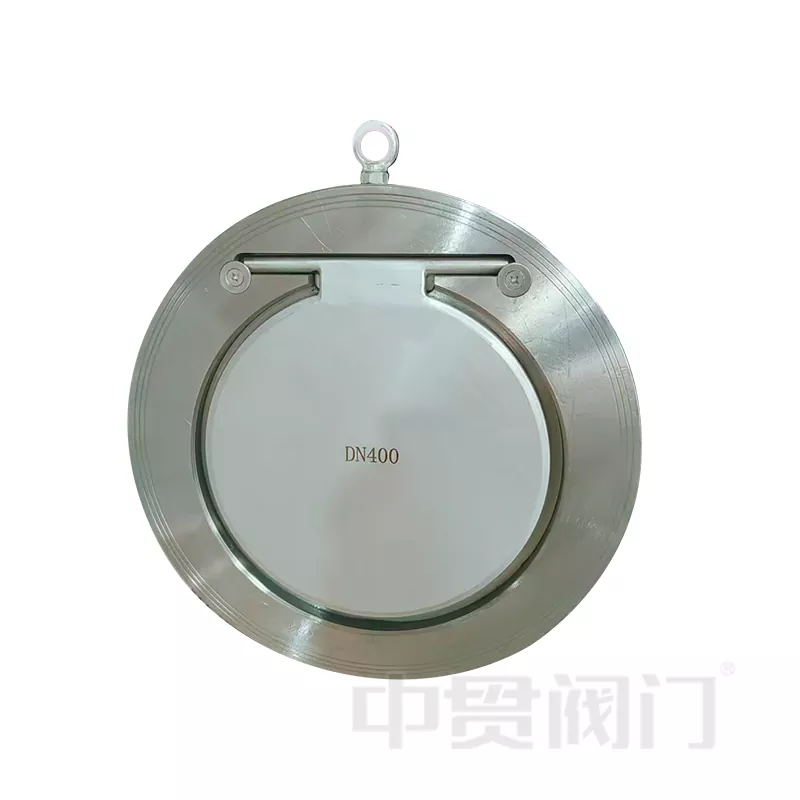

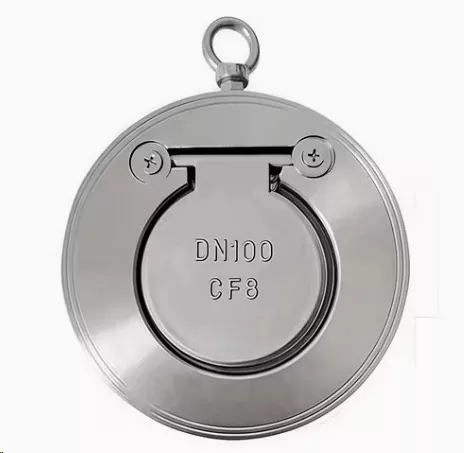

सिंगल डिस्क चेक वाल्व

The सिंगल डिस्क चेक वाल्वद्वारा लॉन्च किया गयाझोंगगुआन वाल्वएक अत्यंत उपयोगी औद्योगिक वाल्व है। इसका मुख्य कार्य तरल पदार्थ या गैसों को केवल एक दिशा में प्रवाहित करने की अनुमति देना है, जिससे बैकफ्लो को रोका जा सके।

यह वाल्व सरलता से डिज़ाइन किया गया है, बहुत तेज़ी से प्रतिक्रिया करता है, और इसे स्थापित करना आसान है, कम जगह लेता है। यह पानी, तेल या गैस के प्रवाह की दिशा को प्रभावी ढंग से नियंत्रित कर सकता है। इसका उपयोग जल उपचार संयंत्रों, बिजली स्टेशनों, रासायनिक संयंत्रों, हीटिंग और एयर कंडीशनिंग सिस्टम आदि में किया जा सकता है। यह वाल्व विशेष रूप से मजबूत है और उच्च दबाव और उच्च तापमान का सामना कर सकता है। यह लंबे समय तक इस्तेमाल करने के बाद भी नहीं टूटेगा और औद्योगिक पाइपलाइन प्रणालियों में एक बहुत विश्वसनीय विकल्प है।

तकनीकी लाभ: हमारा सिंगल डिस्क चेक वाल्व क्यों चुनें?

परझोंगगुआन वाल्व, हम समझते हैं कि औद्योगिक सेटिंग्स में विश्वसनीयता पर समझौता नहीं किया जा सकता है। हमारासिंगल डिस्क चेक वाल्वकेवल एक घटक नहीं है; यह आपके संपूर्ण पाइपलाइन सिस्टम के लिए सुरक्षा गारंटी है।

1. अल्ट्रा-कॉम्पैक्ट वेफर डिज़ाइन

हमारी सबसे विशिष्ट विशेषतासिंगल डिस्क चेक वाल्वइसका छोटा आकार और उत्कृष्ट एंटी-बैकफ़्लो प्रदर्शन है। भारी, पारंपरिक चेक वाल्वों के विपरीत, हमने उन्नत को अपनायावेफर-प्रकार का डिज़ाइन. एक सैंडविच की तरह, वाल्व को सीधे दो पाइप फ्लैंग्स के बीच क्लैंप किया जाता है। इससे काफी जगह बचती है और इंस्टॉलेशन का वजन और लागत कम हो जाती है-2 .

2. उच्च ग्रेड सामग्री

हम मानक का निर्माण करते हैंसिंगल प्लेट चेक वाल्वउच्च गुणवत्ता का उपयोग करनाडब्ल्यूसीबी कार्बन स्टील(कास्ट स्टील)। यह सामग्री बेहद टिकाऊ है और वाल्व को कठोर वातावरण, उच्च दबाव और अत्यधिक तापमान का सामना करने की अनुमति देती है।और चाहिए?हम कस्टम कास्टिंग की पेशकश करते हैंस्टेनलेस स्टील (एसएस304, एसएस316) , अल्युमीनियम कांस्य, और अन्य मिश्र धातुएँ आपके मीडिया की संक्षारणता पर निर्भर करती हैं-1 .

3. गतिशील सीलिंग और त्वरित प्रतिक्रिया

डिस्क के अंदरसिंगल डिस्क चेक वाल्वबहुत संवेदनशील प्रतिक्रिया है. जब तरल या गैस आगे की ओर बहती है, तो डिस्क न्यूनतम प्रतिरोध (कम दबाव ड्रॉप) के साथ तुरंत खुल जाती है। जैसे ही प्रवाह रुकता है या उलट जाता है, डिस्क वापस आ जाती है (गुरुत्वाकर्षण या स्प्रिंग बल की सहायता से) एक तंग सील बनाने के लिए, विनाशकारी को रोकती हैपानी के आवेग में परिवर्तनहानि-2 .

उत्पाद विशिष्टताएँ एवं डेटा शीट

अनुप्रयोग: आप इसका उपयोग कहां कर सकते हैं?

इस बहुमुखी वाल्व का उपयोग कई औद्योगिक सेटिंग्स में किया जाता है। हमने सफलतापूर्वक अपनी आपूर्ति कर दी हैसिंगल डिस्क चेक वाल्वनिम्नलिखित क्षेत्रों के लिए:

• जल उपचार संयंत्र: बैकफ़्लो संदूषण को रोकने के लिए जल आपूर्ति प्रणालियों में उपयोग किया जाता है -2।
• एचवीएसी और बिल्डिंग ऑटोमेशन: थर्मल दक्षता बनाए रखने के लिए हीटिंग और एयर कंडीशनिंग सिस्टम में स्थापित किया गया।
• बिजली संयंत्र: यह सुनिश्चित करने के लिए शीतलन प्रणालियों में आवश्यक है कि ठंडा पानी वापस न बहे, जनरेटर उपकरण की सुरक्षा -2।
• पेट्रोकेमिकल: पाइपलाइनों में तेल और गैस के परिवहन को सुरक्षित रूप से संभालता है।

केस स्टडी: पंप सुरक्षा

दक्षिण पूर्व एशिया में एक पंपिंग स्टेशन को बैकफ्लो वृद्धि के कारण बार-बार पंप जब्ती का सामना करना पड़ रहा था। पहले, वे धीमी गति से भारी स्विंग चेक वाल्व का उपयोग करते थे। हमने उनके सिस्टम को अपने सिस्टम से बदल दियासिंगल डिस्क चेक वाल्व. त्वरित-समापन सुविधा ने पानी के हथौड़े को खत्म कर दिया, और हल्के डिजाइन ने उनके भीड़ भरे पंप रूम में स्थापना को आसान बना दिया।परिणाम:पिछले 18 महीनों में शून्य पंप विफलता।

सिंगल डिस्क चेक वाल्व कैसे काम करता है

तंत्र सरल लेकिन अत्यधिक प्रभावी है:

1. आगे का प्रवाह: माध्यम (पानी/तेल/गैस) का दबाव डिस्क को सीट से दूर धकेलता है। काज थोड़ा घूमता है, जिससे पूर्ण प्रवाह संभव होता है।
2. रिवर्स फ्लो: जब अपस्ट्रीम दबाव कम हो जाता है या उलट जाता है, तो बैकफ्लो डिस्क को सीट के पीछे धकेल देता है।
3. सीलिंग: डिस्क तुरंत बंद हो जाती है, एक कड़ी सील बन जाती है और रिवर्स प्रवाह को पूरी तरह से रोक देती है -2।

तीन सख्त फ़ैक्टरी परीक्षण

हमारा कारखाना एक गुणवत्ता नियंत्रण प्रणाली का उपयोग करता है जो अंतरराष्ट्रीय मानकों को टक्कर देता है। हमारे द्वारा उत्पादित प्रत्येक वाल्व को फैक्ट्री छोड़ने से पहले तीन सख्त "परीक्षाओं" से गुजरना होगा:

1. बैकफ़्लो प्रिवेंशन टेस्ट: हम यह सुनिश्चित करते हैं कि जैसे ही प्रवाह रुकता है, डिस्क पूरी तरह से बैठ जाती है, जिससे 0% रिसाव दर होती है।
2. उच्च दबाव शैल परीक्षण: हम कास्टिंग का परीक्षण करने के लिए वास्तविक कामकाजी दबाव से अधिक दबाव का उपयोग करते हैं। यह सुनिश्चित करता है कि शरीर में दरारें या पसीना नहीं आएगा।
3. समग्र प्रदर्शन सिमुलेशन: हम यह सुनिश्चित करने के लिए वास्तविक दुनिया की पाइपलाइन स्थितियों का अनुकरण करते हैं कि डिस्क आसानी से खुलती है और बिना चिपके कसकर बंद होती है।

झोंगगुआन वाल्व ने टीएस विशेष उपकरण विनिर्माण लाइसेंस, आईएसओ9001, आईएसओ14001 और ओएचएसएएस18001 -1 प्राप्त किया है। केवल इन तीन चरणों को पार करने वाले वाल्व ही जारी किए जाते हैं।

स्थापना लचीलापन

हम जानते हैं कि हर पाइपलाइन अलग है। हमारासिंगल डिस्क चेक वाल्वआपके अनुरूप ढल जाता है.

• क्षैतिज पाइप: मानक स्थापना।
• ऊर्ध्वाधर पाइप: वाल्व ऊर्ध्वाधर उर्ध्व प्रवाह अनुप्रयोगों में पूरी तरह से काम करता है। जब पंप -2 बंद हो जाता है तो डिस्क गुरुत्वाकर्षण या बैकफ़्लो भार से प्रभावी ढंग से बंद हो जाती है।

अनुकूलन एवं आपूर्ति श्रृंखला लाभ

झोंगगुआन वाल्वउत्तरी वाल्व आपूर्ति श्रृंखला (कास्ट आयरन) और दक्षिणी औद्योगिक वाल्व आपूर्ति श्रृंखला (कास्ट स्टील/स्टेनलेस) का एकीकरण है-1 .

हम "अनुरूपित" सेवाएँ प्रदान करते हैं:

• विशेष सामग्री: संक्षारक रसायनों को संभालने की आवश्यकता है? हम डिस्क और बॉडी के लिए स्टेनलेस स्टील 316 पर स्विच कर सकते हैं।
• विस्तारित तना: भूमिगत दफन स्थापना के लिए।
• एक्चुएटर रेडी: स्वचालित सिस्टम के लिए स्थिति सीमा स्विच के साथ एकीकरण (अनुरोध पर)।

हमारी प्रतिबद्धता:हम न केवल तितली वाल्वों के अपने उत्पादन पर ध्यान केंद्रित करते हैं, बल्कि अपने ग्राहकों को समृद्ध उत्पाद श्रृंखला और अधिक विचारशील सेवा प्रदान करने के लिए संपूर्ण वाल्व आपूर्ति श्रृंखला के एकीकरण पर भी ध्यान केंद्रित करते हैं।

सिंगल डिस्क चेक वाल्व के बारे में अक्सर पूछे जाने वाले प्रश्न

Q1: सिंगल डिस्क चेक वाल्व और डुअल डिस्क चेक वाल्व के बीच मुख्य अंतर क्या है?
ए1:हमारासिंगल डिस्क चेक वाल्व(स्विंग प्रकार) आम तौर पर कम दबाव वाले बैकफ्लो के खिलाफ एक सख्त सील प्रदान करता है और बड़े आकार (DN200+) में "स्लैमिंग" के खिलाफ अधिक टिकाऊ होता है। सिंगल प्लेट डिज़ाइन कुछ स्प्रिंग-लोडेड दोहरी प्लेटों की तुलना में बड़ा प्रवाह क्षेत्र प्रदान करता है।

Q2: क्या मैं इस वाल्व को लंबवत रूप से स्थापित कर सकता हूँ?
ए2:हां, ऊर्ध्वाधर पाइपलाइनों के लिए इसकी अनुशंसा की जाती है जहां प्रवाह की दिशा होती हैनीचे से शीर्ष तक. हालाँकि, वाल्व बॉडी पर अंकित प्रवाह तीर की जाँच करना महत्वपूर्ण है। ऊपर से नीचे की ऊर्ध्वाधर बूंदों के लिए, स्प्रिंग-लोडेड प्रकार को प्राथमिकता दी जा सकती है।

Q3: मैं सही दबाव रेटिंग कैसे चुनूं?
ए3:हम PN10 से PN40 तक रेटिंग प्रदान करते हैं। हमारे इंजीनियर आमतौर पर आपकी पाइपलाइन के अधिकतम दबाव के बराबर या उससे अधिक रेटिंग चुनने की सलाह देते हैं। उच्च दबाव वाली भाप या तेल के लिए, WCB सामग्री न्यूनतम मानक है।

Q4: क्या उत्पाद सख्ती से अंतरराष्ट्रीय मानकों का अनुपालन करता है?
ए4:हाँ। जबकि हमारा बेस डिज़ाइन उत्कृष्ट है, हम अपना निर्माण कर सकते हैंसिंगल डिस्क चेक वाल्वसाथ पालन करने के लिएजीबी, एएनएसआई, जेआईएस, डीआईएन, या बीएसआपके निकला हुआ किनारा ड्रिलिंग आवश्यकताओं के आधार पर मानक-1 .
