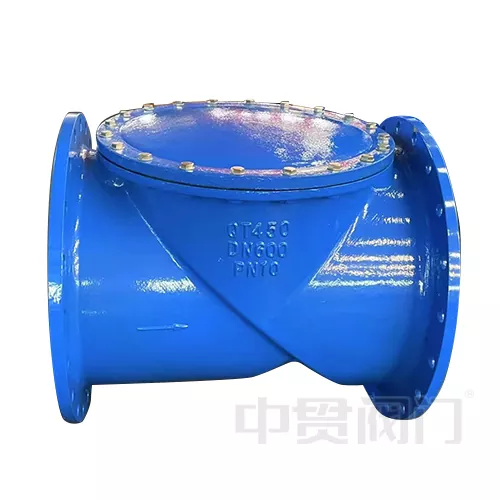

नॉन-रिटर्न फ्लैप डिज़ाइन स्विंग चेक वाल्व

नॉन-रिटर्न फ्लैप डिज़ाइन स्विंग चेक उच्च प्रवाह प्रणालियों (व्यास DN50-DN1200, दबाव PN16-PN40), पूर्ण-बोर प्रवाह चैनल (प्रवाह गुणांक Cv: 0.2-0.5) के लिए डिज़ाइन किया गया है जो स्व-चिकनाई टिका से सुसज्जित है, ≤5 मिमी ठोस कणों वाले अपघर्षक मीडिया को संभाल सकता है, और -30 ℃ से 400 ℃ तक के तापमान के लिए उपयुक्त है। यह 316L स्टेनलेस स्टील, डुप्लेक्स स्टील में उपलब्ध है। स्प्रिंग-मुक्त डिज़ाइन रखरखाव चक्र को 8 वर्षों से अधिक तक बढ़ाता है, और इसका प्रदर्शन पारंपरिक लिफ्ट चेक वाल्व से कहीं अधिक है। यह तेल पाइपलाइनों, बिजली संयंत्र संघनन प्रणालियों और रासायनिक संक्षारक मीडिया परिदृश्यों के लिए उपयुक्त है

संरचनात्मक डिजाइन और कार्य सिद्धांत

नॉन-रिटर्न फ्लैप डिज़ाइन स्विंग चेक वाल्व संरचनात्मक डिजाइन और कार्य सिद्धांत मुख्य रूप से तीन भागों में विभाजित हो सकते हैं। सबसे पहले, स्टेनलेस स्टील या डुप्लेक्स स्टील के साथ झुका हुआ फ्लैप, नॉन-रिटर्न फ्लैप डिजाइन स्विंग चेक वाल्व, पाइप व्यास की 1/5 ~ 1/8 की मोटाई के साथ, और सतह को हार्ड क्रोम प्लेटेड किया जा सकता है। यह शीर्ष हिंग पिन के माध्यम से वाल्व बॉडी से जुड़ा हुआ है, झुकाव कोण आमतौर पर 5 डिग्री ~ 15 डिग्री है, और तेजी से खोलने और बंद करने के लिए गुरुत्वाकर्षण और मध्यम दबाव का उपयोग किया जाता है।

इसके बाद इसे कम प्रतिरोध प्रवाह चैनल में दिखाया गया है, क्योंकि इसमें पूर्ण बोर डिज़ाइन (पूर्ण बोर) है, प्रवाह प्रतिरोध गुणांक (केवी मान) पारंपरिक लिफ्ट चेक वाल्व की तुलना में 40% ~ 60% कम है; इसके अलावा, फ्लैप खोलने का कोण 75°~85° तक पहुंच जाता है, जिससे अशांति के कारण होने वाले दबाव का नुकसान कम हो जाता है, और यह बड़े प्रवाह परिदृश्यों (जैसे DN1200 जल पाइपलाइन) के लिए उपयुक्त है।

इसमें विभिन्न सीलिंग सिस्टम हैं, नॉन-रिटर्न फ्लैप डिज़ाइन स्विंग चेक वाल्व सीट को ईपीडीएम, एनबीआर या मेटल हार्ड सील से चुना जा सकता है, और रिसाव स्तर एपीआई 598 क्लास IV मानक से मिलता है; बंद होने पर, फ्लैप और सीलिंग सतह के बीच संपर्क का समय ≤0.2 सेकंड होता है, जो पानी के हथौड़े के प्रभाव को प्रभावी ढंग से रोकता है। जब माध्यम आगे की ओर बहता है, तो दबाव वाल्व डिस्क को खोलने के लिए धक्का देता है; जब प्रवाह दर शून्य पर लौट आती है या विपरीत दिशा में प्रवाहित होती है, तो वाल्व डिस्क अपने वजन और विपरीत दबाव अंतर के कारण स्वचालित रूप से बंद हो जाती है।

विशिष्ट अनुप्रयोग क्षेत्र:

1. जलीय पौधा

2. कच्चे तेल पाइपलाइनों के लिए पंप आउटलेट बैकफ़्लो रोकथाम;

3. ताप विद्युत संयंत्रों के लिए घनीभूत पुनर्प्राप्ति प्रणाली;

4. सीवेज उपचार संयंत्रों के लिए कीचड़ वापसी नियंत्रण;

5. रासायनिक संयंत्रों में संक्षारक मीडिया (जैसे 50% सल्फ्यूरिक एसिड) के लिए अवरोधन सुरक्षा।
