गेट वाल्वऔद्योगिक पाइपलाइन प्रणालियों में प्रवाह नियंत्रण घटकों का व्यापक रूप से उपयोग किया जाता है जहां विश्वसनीय शट-ऑफ, न्यूनतम दबाव हानि और लंबी सेवा जीवन की आवश्यकता होती है। यह आलेख बताता है कि गेट वाल्व कैसे संचालित होते हैं, उनका संरचनात्मक डिज़ाइन प्रदर्शन को कैसे प्रभावित करता है, और तकनीकी पैरामीटर चयन निर्णयों को कैसे प्रभावित करते हैं। यह इंजीनियरों और खरीद पेशेवरों द्वारा उठाए गए सामान्य प्रश्नों को भी संबोधित करता है, वास्तविक दुनिया के औद्योगिक उपयोग और खोज व्यवहार के साथ संरेखित एक संरचित, व्यावहारिक संदर्भ प्रदान करता है।
गेट वाल्व एक लीनियर-मोशन वाल्व है जिसे मुख्य रूप से प्रवाह विनियमन के बजाय चालू/बंद सेवा के लिए डिज़ाइन किया गया है। मुख्य तंत्र में एक फ्लैट या पच्चर के आकार का गेट होता है जो दो वाल्व सीटों के बीच लंबवत चलता है। जब पूरी तरह से खोला जाता है, तो गेट प्रवाह पथ से पूरी तरह हट जाता है, जिससे तरल पदार्थ न्यूनतम प्रतिरोध के साथ गुजर सकता है। बंद होने पर, गेट सीटों के खिलाफ एक कड़ी सील बनाने के लिए नीचे उतरता है, जिससे प्रवाह प्रभावी रूप से रुक जाता है।
यह डिज़ाइन सिद्धांत गेट वाल्वों को पूर्ण-बोर प्रवाह और दुर्लभ संचालन की आवश्यकता वाले अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाता है। थ्रॉटलिंग वाल्वों के विपरीत, गेट वाल्व पूरी तरह से खुले होने पर अशांति और क्षरण को कम करते हैं, जो लंबे समय तक सिस्टम जीवन और कम ऊर्जा हानि में योगदान देता है।

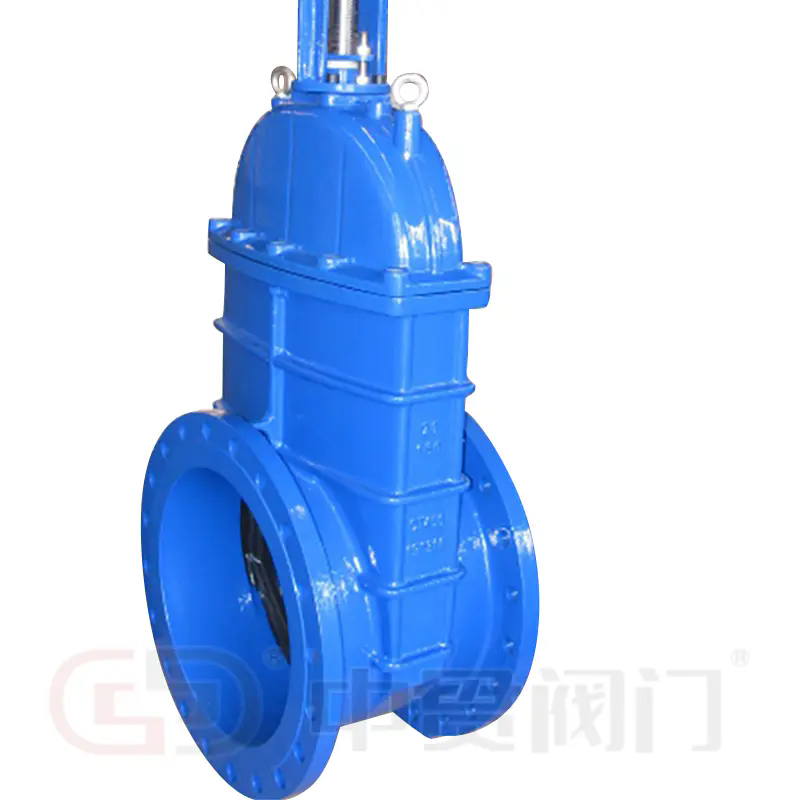

संरचनात्मक दृष्टिकोण से, सामान्य गेट वाल्व कॉन्फ़िगरेशन में बढ़ते स्टेम और गैर-बढ़ते स्टेम डिज़ाइन शामिल हैं। उभरते हुए स्टेम गेट वाल्व वाल्व की स्थिति की दृश्य पुष्टि प्रदान करते हैं, जबकि गैर-उभरते स्टेम डिजाइन सीमित ऊर्ध्वाधर निकासी वाले इंस्टॉलेशन में पसंद किए जाते हैं। आंतरिक रूप से, गेट वाल्व ठोस वेजेज, लचीले वेजेज या समानांतर स्लाइड गेट्स का उपयोग कर सकते हैं, प्रत्येक का चयन दबाव, तापमान और मीडिया विशेषताओं के आधार पर किया जाता है।
किसी दिए गए सिस्टम में गेट वाल्व उपयुक्तता का मूल्यांकन करने के लिए तकनीकी मापदंडों को समझना आवश्यक है। ये पैरामीटर सीधे सीलिंग विश्वसनीयता, परिचालन सुरक्षा और दीर्घकालिक स्थायित्व को प्रभावित करते हैं।
| पैरामीटर | विवरण | औद्योगिक महत्व |
|---|---|---|
| नाममात्र व्यास (डीएन) | वाल्व के आंतरिक मार्ग का आकार | पाइपलाइन आयामों और प्रवाह आवश्यकताओं के साथ अनुकूलता सुनिश्चित करता है |
| दबाव रेटिंग (पीएन/क्लास) | अधिकतम स्वीकार्य कार्य दबाव | सिस्टम दबाव स्थितियों के तहत सुरक्षित संचालन निर्धारित करता है |
| शरीर की सामग्री | आमतौर पर कच्चा लोहा, कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात | संक्षारण प्रतिरोध, शक्ति और तापमान सहनशीलता को परिभाषित करता है |
| सीट सामग्री | धातु से धातु या नरम बैठे डिजाइन | सीलिंग प्रदर्शन और पहनने के प्रतिरोध को प्रभावित करता है |
| परिचालन तापमान | न्यूनतम और अधिकतम स्वीकार्य तापमान | उच्च तापमान या क्रायोजेनिक प्रणालियों में वाल्व की अखंडता सुनिश्चित करता है |
| कनेक्शन समाप्त करें | निकला हुआ किनारा, पिरोया हुआ, वेल्डेड | स्थापना विधि और रखरखाव पहुंच को प्रभावित करता है |
सिस्टम डिज़ाइन स्थितियों के साथ इन मापदंडों का सटीक संरेखण विफलता जोखिम को कम करता है और जीवनचक्र लागत को अनुकूलित करता है। उच्च दबाव या उच्च तापमान वाले वातावरण में, सामग्री का चयन और सीट का डिज़ाइन विशेष रूप से महत्वपूर्ण हो जाता है।
गेट वाल्वों का उपयोग उनकी सरल संरचना और भरोसेमंद शट-ऑफ क्षमता के कारण उद्योगों की एक विस्तृत श्रृंखला में किया जाता है। जल उपचार और नगरपालिका आपूर्ति प्रणालियों में, गेट वाल्व आमतौर पर मुख्य वितरण लाइनों में स्थापित किए जाते हैं जहां पूर्ण प्रवाह क्षमता और कम हेड लॉस की आवश्यकता होती है।
तेल और गैस क्षेत्र में, गेट वाल्व अपस्ट्रीम, मिडस्ट्रीम और डाउनस्ट्रीम संचालन में लगाए जाते हैं। उच्च दबाव और तापमान को संभालने की उनकी क्षमता उन्हें कच्चे तेल की पाइपलाइनों, रिफाइनिंग इकाइयों और भंडारण सुविधाओं के लिए उपयुक्त बनाती है। एपीआई और एएसएमई जैसे औद्योगिक मानक अक्सर इन वातावरणों में उनके डिजाइन और परीक्षण को नियंत्रित करते हैं।
बिजली उत्पादन सुविधाएं बॉयलर फीडवाटर सिस्टम, स्टीम लाइनों और कूलिंग सर्किट में गेट वाल्व पर निर्भर करती हैं। यहां, मेटल-सीटेड गेट वाल्वों को थर्मल साइक्लिंग और अपघर्षक मीडिया का सामना करने की क्षमता के लिए प्राथमिकता दी जाती है। रासायनिक प्रसंस्करण संयंत्र गेट वाल्व का भी उपयोग करते हैं जहां रासायनिक अनुकूलता और सख्त शट-ऑफ की आवश्यकता होती है।
इन उद्योगों में, निरंतर आवश्यकता प्रवाह मॉड्यूलेशन के बजाय विश्वसनीय अलगाव की है, जो सही वाल्व स्थिति और संचालन प्रथाओं के महत्व को मजबूत करती है।
गेट वाल्व का चयन दबाव, तापमान, मीडिया प्रकार और सक्रियण आवृत्ति सहित परिचालन स्थितियों की स्पष्ट समझ से शुरू होता है। ओवरस्पेसिफिकेशन अतिरिक्त लाभ के बिना लागत बढ़ाता है, जबकि अंडरस्पेसिफिकेशन परिचालन जोखिम का परिचय देता है।
रखरखाव प्रथाएं स्टेम थ्रेड्स, पैकिंग अखंडता और सीट की स्थिति के आवधिक निरीक्षण पर ध्यान केंद्रित करती हैं। क्योंकि गेट वाल्व थ्रॉटलिंग के लिए डिज़ाइन नहीं किए गए हैं, कंपन और सीट क्षति को रोकने के लिए सेवा के दौरान आंशिक उद्घाटन से बचा जाना चाहिए।
प्रदर्शन मूल्यांकन में अक्सर हाइड्रोस्टैटिक परीक्षण, सीट रिसाव परीक्षण और कमीशनिंग के दौरान आयामी निरीक्षण शामिल होता है। सेवा जीवन के दौरान, टॉर्क आवश्यकताओं की निगरानी और सीलिंग प्रदर्शन पहनने या गलत संरेखण का प्रारंभिक संकेत प्रदान करता है।
प्रश्न: प्रवाह नियंत्रण में गेट वाल्व बॉल वाल्व से कैसे भिन्न होता है?
ए: एक गेट वाल्व गेट को ऊपर या नीचे करने के लिए रैखिक गति का उपयोग करता है, खुले होने पर पूर्ण-बोर प्रवाह प्रदान करता है और न्यूनतम दबाव हानि प्रदान करता है। एक बॉल वाल्व घूर्णी गति का उपयोग करता है और त्वरित संचालन के लिए बेहतर अनुकूल है, लेकिन डिजाइन के आधार पर उच्च प्रवाह प्रतिरोध पेश कर सकता है।
प्रश्न: दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए गेट वाल्व कैसे स्थापित किया जाना चाहिए?
ए: सिस्टम ऑपरेशन के दौरान गेट वाल्व को पूरी तरह से खुला या पूरी तरह से बंद किया जाना चाहिए, पाइपलाइन सेंटरलाइन के साथ संरेखित किया जाना चाहिए, और बाहरी तनाव से बचने के लिए समर्थित होना चाहिए। तने का उचित अभिविन्यास और टॉर्क विनिर्देशों का पालन आवश्यक है।
प्रश्न: औद्योगिक प्रणालियों में गेट वाल्वों का रखरखाव कितनी बार किया जाना चाहिए?
ए: रखरखाव की आवृत्ति परिचालन स्थितियों पर निर्भर करती है, लेकिन समय-समय पर निरीक्षण की सिफारिश की जाती है, खासकर उच्च तापमान या संक्षारक वातावरण में। नियमित साइकिल चलाने से स्टेम जब्ती और पैकिंग गिरावट को रोकने में मदद मिलती है।
गेट वाल्व अपनी संरचनात्मक सादगी, पूर्ण-प्रवाह क्षमता और विश्वसनीय शट-ऑफ प्रदर्शन के कारण औद्योगिक द्रव नियंत्रण में एक मूलभूत घटक बने हुए हैं। जब तकनीकी मापदंडों, अनुप्रयोग की शर्तों और रखरखाव प्रथाओं को ठीक से संरेखित किया जाता है, तो गेट वाल्व लंबी सेवा जीवन और पूर्वानुमानित संचालन प्रदान करते हैं।
जैसे-जैसे विनिर्माण मानक विकसित होते हैं और सामग्री प्रौद्योगिकियां आगे बढ़ती हैं, गेट वाल्व तेजी से मांग वाले ऑपरेटिंग वातावरण के अनुकूल होते रहते हैं।झोंगगुआन वाल्वव्यावहारिक उद्योग आवश्यकताओं को संबोधित करते हुए अंतरराष्ट्रीय मानकों को पूरा करने के लिए गेट वाल्व समाधान प्रदान करने पर ध्यान केंद्रित किया गया है।
