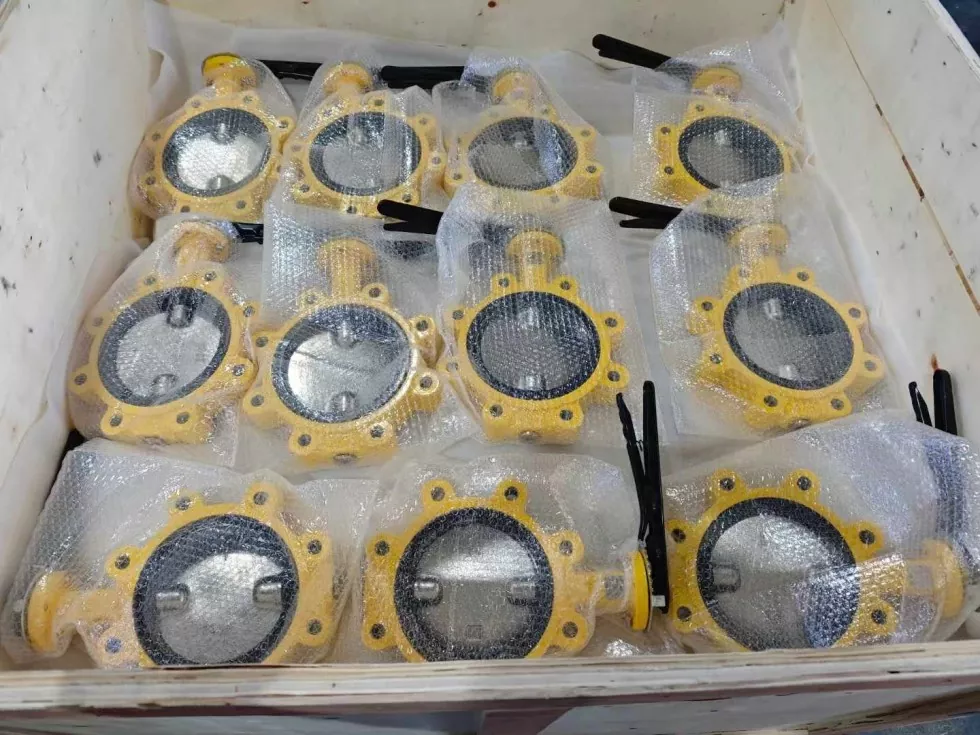

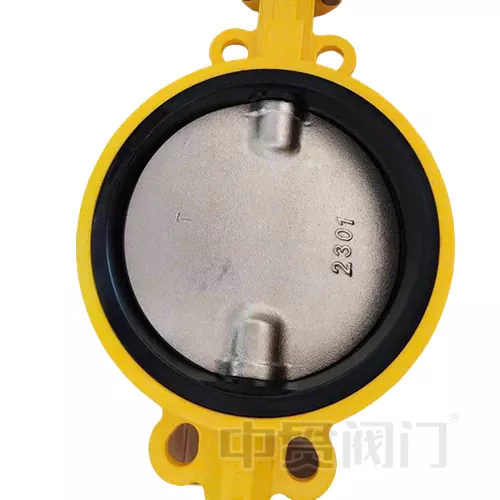

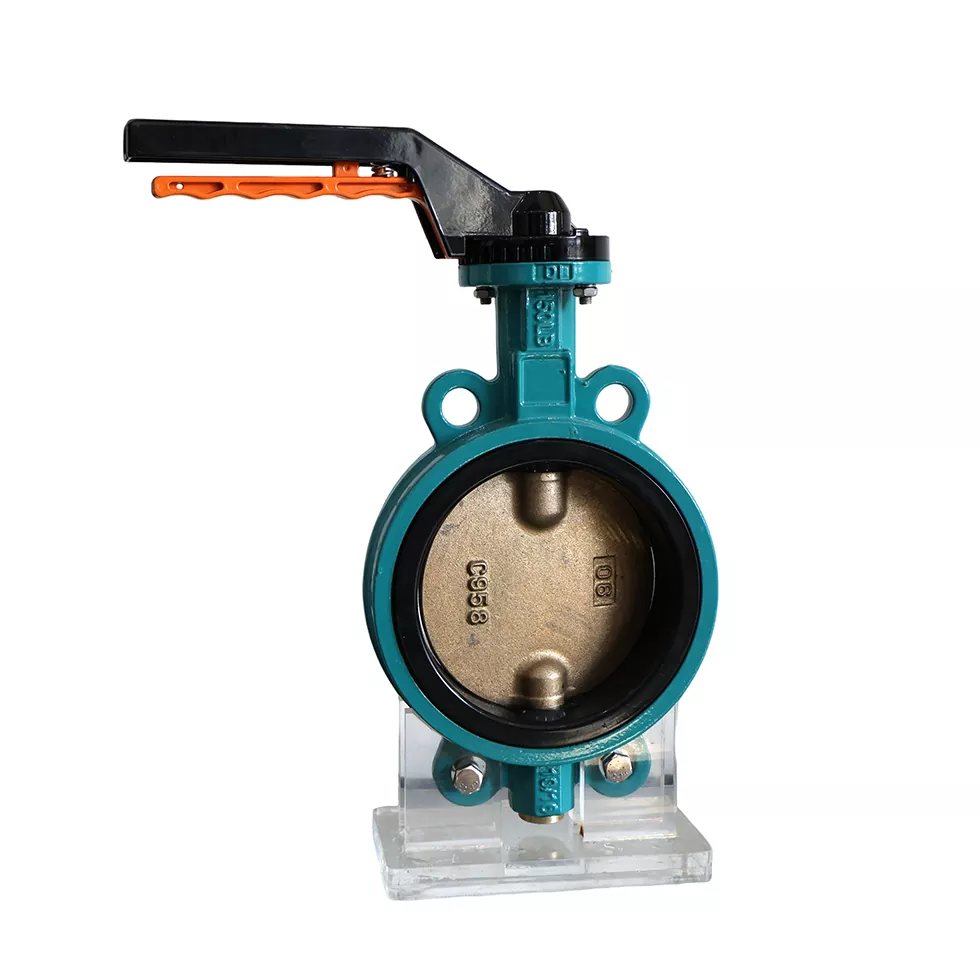

हाफ-स्टेम डिज़ाइन बटरफ्लाई वाल्व

हाफ-स्टेम डिज़ाइन बटरफ्लाई वाल्व को दूसरे नियमित तितली वाल्व के साथ एक अंतर है, इसके तने के दो चरण हैं, भी स्प्लिट वाल्व शाफ्ट के रूप में कॉल कर सकते हैं, इसका मतलब है कि क्रॉस-सेक्शन में कमी और केवी मूल्य पर अधिक महत्व डालें। यदि आप अपने उद्योग या परियोजनाओं के लिए इस प्रकार के वाल्व की तलाश कर रहे हैं, तो आधा स्टेम बटरफ्लाई वाल्व एक अच्छा विकल्प है, हर एक भाग सामग्री और शीर्ष निकला हुआ किनारा या स्टेम का आकार, यह सब अनुकूलित किया जा सकता है।

प्रदर्शन लाभ और लागू सीमाएँ

1। किफायती और बनाए रखने में आसान:

हाफ स्टेम बटरफ्लाई वाल्व की विनिर्माण लागत एक पूर्ण स्टेम बटरफ्लाई वाल्व का केवल 70% है, और नीचे स्टफिंग बॉक्स को बनाए रखने की कोई आवश्यकता नहीं है;

2। कम-वोल्टेज परिदृश्यों के लिए अनुकूलन:

काम करने का दबाव। PN16, लागू तापमान -10 ° C ~ 120 ° C (EPDM SEAL) / -20 ° C ~ 80 ° C (NBR SEAL);

प्रवाह गुणांक का सीवी मान एक ही व्यास के गेट वाल्व की तुलना में 40% अधिक है, और दबाव हानि ≤ 0.2 बार (2 मीटर/सेकंड के प्रवाह दर पर) है।

3। स्थापना लचीलापन:

आधा स्टेम बटरफ्लाई वाल्व को क्षैतिज या लंबवत रूप से स्थापित किया जा सकता है, और वाल्व बॉडी को कच्चा लोहा (GGG50) या स्टेनलेस स्टील (CF8M) में चुना जा सकता है;

सीमित स्थान (जैसे, उपकरण कक्ष पाइपलाइन विस्तार) के साथ पाइपलाइन नवीकरण परियोजनाओं के लिए क्लिप-ऑन डिज़ाइन का अनुकूलन।

4। विशिष्ट मीडिया संगतता:

एक। साफ पानी, ठंडा पानी, कम दबाव वाली भाप (.61.6MPA) को परिसंचारी;

बी। बी।

सी। सी। अम्लीय और क्षारीय तरल पदार्थ की एकाग्रता (पीएच 5 ~ 9)
